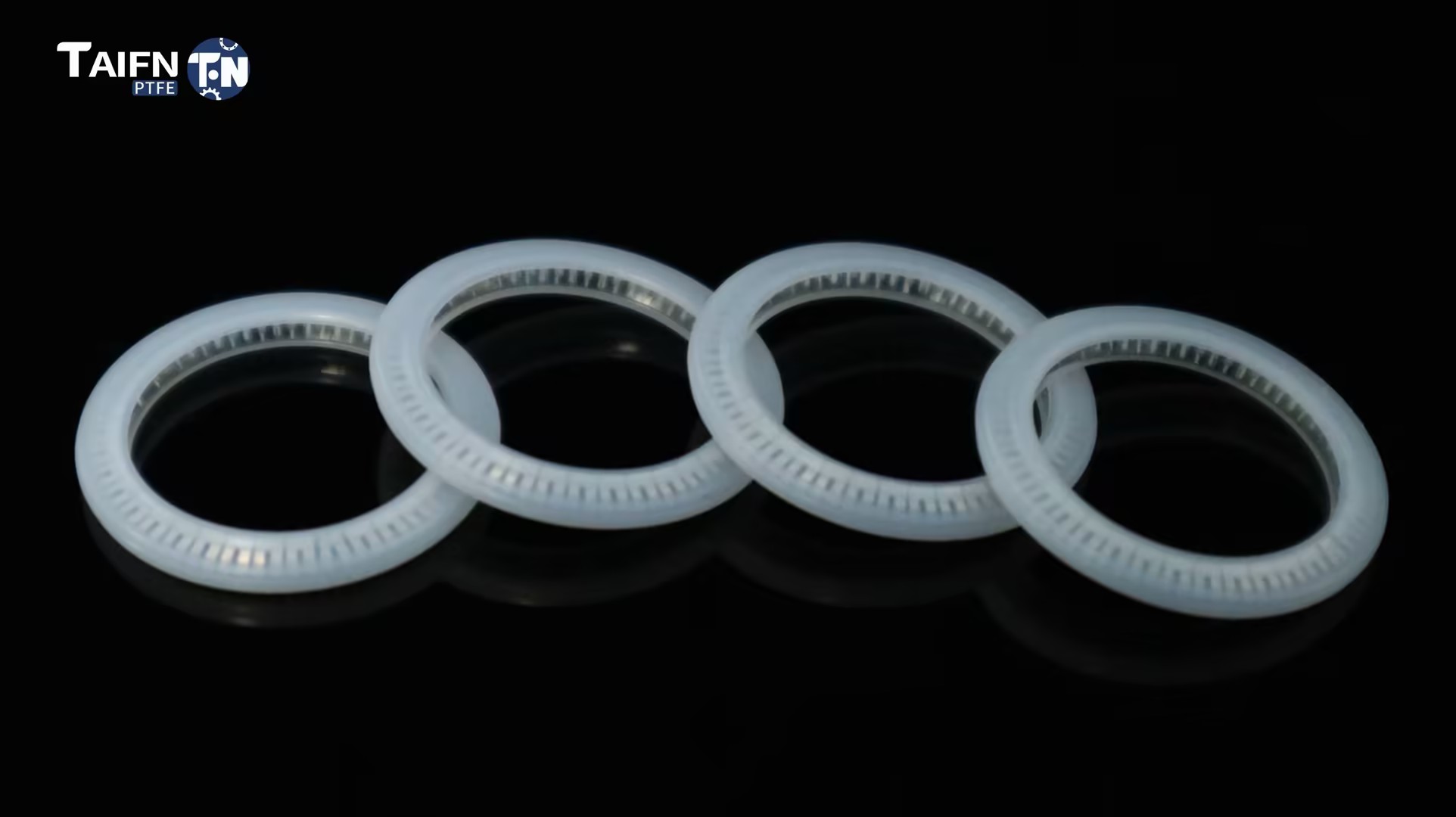

Segel Berenergi Pegas Tipe U

Segel Berenergi Pegas Tipe U terdiri dari jaket PTFE berbentuk U dan pegas logam internal, sehingga cocok untuk berbagai kondisi pengoperasian, termasuk aplikasi statis, bolak-balik, dan berputar. Sebagai pemasok profesional solusi penyegelan PTFE, Taifno memegang sertifikasi ISO 9001 dan ISO 14001, dan produk kami mematuhi standar seperti CE dan FDA. Kami menawarkan layanan kustomisasi OEM; jangan ragu untuk mengirimkan detail lamaran Anda, dan kami akan memberikan penawaran dan tindak lanjut dalam waktu 24 jam.

mengirimkan permintaan

Deskripsi Produk

Pegas di dalam segel berenergi pegas tipe U memberikan kekuatan penyegelan dalam kondisi tekanan nol; saat tekanan sistem memasuki rongga berbentuk U, hal ini memaksa bibir penyegel semakin rapat terhadap poros, semakin tinggi tekanannya, semakin rapat segelnya.

Selain itu, bahan PTFE menawarkan ketahanan kimia universal yang sangat baik dan rentang suhu pengoperasian yang luas dari -180°C hingga +200°C; mendukung tekanan hingga 40 MPa (dinamis) / 60 MPa (statis) dan kecepatan linier hingga 15 m/s, sehingga cocok untuk berbagai kondisi pengoperasian.

Apa itu Segel Berenergi Pegas Tipe U?

Segel energi pegas tipe U adalah jaket PTFE berbentuk U dengan pegas logam di dalamnya. Ini adalah elemen penyegelan searah yang dirancang untuk aplikasi batang (penyegelan internal) atau piston (penyegelan eksternal).

Cara kerjanya:

Tekanan nol: Pegas memberikan kekuatan penyegelan awal, menyegel bahkan ketika sistem tidak diberi tekanan

Di bawah tekanan: Tekanan sistem memasuki rongga U dan mendorong bibir penyekat lebih keras ke permukaan yang menyatu, tekanan = segel lebih rapat

Memberi energi sendiri: Pegas mengkompensasi keausan, toleransi perangkat keras, dan siklus termal, mempertahankan kekuatan segel dari waktu ke waktu

Tipe U vs Tipe V: Mana yang Anda Butuhkan?

Fitur	Tipe-U	Tipe V
Arah Penyegelan	Radial — batang piston, batang katup	Aksial — flensa, penutup, permukaan ujung
Terbaik Untuk	Penyegelan dinamis (bolak-balik/putar)	Penyegelan statis
Rentang Tekanan	Hingga 40-60 MPa	Hingga 60 MPa
Kecepatan	Hingga 15 m/s (bolak-balik)	Lebih rendah — putaran statis atau kecepatan rendah

Mengapa Memilih Tipe U?

Masalah	Bagaimana Tipe-U Mengatasinya
O-ring bocor pada tekanan nol	Pegas memberikan kekuatan penyegelan — tidak ada "kebocoran awal"
Karet terdegradasi dalam bahan kimia	Jaket PTFE bersifat inert secara kimia — pH 0-14, ketahanan universal
Elastomer gagal di atas +150°C	Menangani -180°C hingga +200°C
Gesekan tinggi — stick-slip	PTFE memiliki gesekan paling rendah — gerakan halus, tidak licin
Cincin-O rusak pada poros yang bergerak	Dirancang untuk gerakan bolak-balik dan berputar — penyegelan dinamis
Penggantian yang sering	Musim semi mengkompensasi keausan — berlangsung bertahun-tahun, bukan berbulan-bulan

Panduan Perbandingan & Seleksi

Tipe U vs O-Ring vs Tipe V

Fitur	Segel Pegas Tipe U	O-Cincin	Segel Pegas Tipe V
Penyegelan Tekanan Nol	✅ Ya — pegas memberikan kekuatan	❌ Tidak	✅ Ya
Tekanan — Dinamis	Hingga 40 MPa	Sedang	Lebih rendah
Tekanan — Statis	Hingga 60 MPa	Sedang	Hingga 60 MPa
Suhu	-180°C hingga +200°C	-180°C hingga +200°C	-180°C hingga +200°C
Ketahanan Kimia	★★★★★ universal	★★☆☆☆	★★★★★
Gesekan	★★★★★ terendah	★★★★☆	★★★★★
Gerakan Poros	Bolak-balik & berputar	Hanya statis	Statis/kecepatan rendah
Kompensasi Keausan	✅ Musim semi memberi kompensasi	❌ Tidak	✅ Ya
Terbaik Untuk	Batang piston, batang katup	Statis umum	Flensa, penutup
Biaya	$$$	$	$$$

Panduan Seleksi Cepat

Jika Layanan Anda...	Memilih...
Batang piston, batang katup — gerakan bolak-balik	Tipe U dengan pegas heliks/kantilever
Poros putar — putaran kecepatan rendah	Tipe U dengan pegas kantilever
Flensa, penutup, permukaan ujung — penyegelan statis	Tipe V
Tujuan umum, biaya rendah, media bersih	O-Cincin
Tekanan tinggi (hingga 60 MPa)	Tipe U dengan cincin cadangan
Suhu ekstrem (-180°C hingga +200°C)	Tipe U dengan pegas Elgiloy/Hastelloy
Kontak makanan/farmasi — kepatuhan FDA	Tipe U dengan jaket PTFE perawan

Aplikasi Utama

Industri	Aplikasi
Pengolahan Kimia	Pompa piston, batang katup, reaktor — asam, pelarut, bahan kimia agresif
Farmasi	Pemrosesan steril, peralatan pengisian — sterilisasi FDA/USP, CIP/SIP
Makanan & Minuman	Katup sanitasi, mesin pengisi — kepatuhan FDA, cairan CIP
Semikonduktor	Segel gas dan bahan kimia dengan kemurnian tinggi, sistem vakum — dengan kemurnian ultra
Minyak & Gas	Peralatan kepala sumur, katup kontrol, pompa — tekanan tinggi, H₂S
Luar angkasa	Sistem hidrolik, sistem bahan bakar — suhu ekstrem, keandalan tinggi

Aplikasi Dunia Nyata

Studi Kasus 1: Pompa Kimia — Umur 3x Lebih Lama

Tantangan: Sebuah pabrik kimia mengganti cincin-O karet pada pompa piston yang menangani pelarut setiap 2-3 bulan karena pembengkakan dan pengerasan, sehingga menyebabkan gangguan produksi.

Solusi: Memasang segel pegas tipe U dengan jaket PTFE berisi karbon dan pegas baja tahan karat 316. Desain alur standar AS568A dipertahankan.

Hasilnya: Segel bertahan lebih dari 9 bulan, 3x lebih lama dibandingkan karet. Nol kebocoran. Interval pemeliharaan diperpanjang dari minggu ke musim.

Studi Kasus 2: Pengisi Farmasi — Kepatuhan FDA

Tantangan: Mesin pengisian farmasi memerlukan segel untuk katup putar yang menangani produk steril. Cincin-O karet tidak dapat lulus pengujian yang dapat diekstraksi oleh FDA.

Solusi: Segel pegas tipe U dilengkapi dengan jaket PTFE murni dan pegas baja tahan karat 316. Bahan yang sesuai dengan FDA. Dokumentasi lengkap disediakan.

Hasil: Lulus pengujian ekstrakables FDA. Seal selamat dari siklus sterilisasi CIP/SIP yang berulang. Tidak ada penggantian dalam 18 bulan.

Catatan: Hasil kasus sebenarnya berbeda-beda tergantung kondisi aplikasi. Hubungi kami untuk rekomendasi khusus aplikasi.

Factory Factory Factory Factory

Spesifikasi Teknis

Properti Produk

Parameter	Nilai
Kisaran Suhu	-180°C hingga +200°C (tergantung tingkat)
Tekanan — Dinamis	Hingga 40 MPa (dengan cincin cadangan: hingga 60 MPa)
Tekanan — Statis	Hingga 60 MPa
Kecepatan — Timbal Balik	Hingga 15 m/s
Kecepatan — Berputar	Hingga 1-3 m/s
Bahan	Jaket PTFE + pegas Stainless Steel (301/316)
Ketahanan Kimia	pH 0-14 — hampir universal
Jenis Penyegelan	Penyegelan radial — batang atau piston

Pilihan Bahan Jaket

Nilai	Terbaik Untuk	Manfaat Utama	Batas Kimia
PTFE perawan	Bahan kimia bersih, aplikasi FDA, layanan umum	Ketahanan kimia universal, gesekan terendah, sesuai FDA	Lembut — ketahanan aus yang lebih rendah
PTFE Berisi Karbon	Kecepatan tinggi, pembuangan panas, anti-statis	Konduktivitas termal, meningkatkan ketahanan mulur	Bukan untuk oksidator kuat
PTFE Berisi Kaca	Media abrasif, keausan tinggi, bubur	Peningkatan kekuatan mekanik, ketahanan aus	Bukan untuk HF atau alkali kuat
PTFE Berisi MoS₂	Media lengket, torsi rendah, pelumasan ditingkatkan	Mengurangi gesekan, meningkatkan ketahanan aus	Bukan untuk mengoksidasi asam

Pilihan Bahan Pegas

Bahan Musim Semi	Terbaik Untuk
301 SS / 316 SS	Layanan kimia umum, suhu sedang
316L SS	Peningkatan ketahanan terhadap korosi — bahan kimia agresif, air garam
Elgiloy®	Ketahanan korosi yang sangat baik, suhu tinggi — ruang angkasa, kritis
Hastelloy® C-276	Ketahanan korosi yang ekstrim — bahan kimia yang sangat agresif, asam
Inconel®	Kekuatan suhu tinggi — panas ekstrem (+260°C+)

Opsi Jenis Pegas

Tipe Musim Semi	Terbaik Untuk	Fitur Utama
Musim Semi Heliks	Tekanan tinggi, statis/dinamis kecepatan rendah	Beban tertinggi, pramuat yang konsisten
Musim Semi Kantilever	Penyegelan dinamis, media abrasif	Muat di tepi bibir — tindakan menggores
V-Musim Semi	Mengurangi gesekan, tekanan sedang	Karakteristik pegas lembut, gesekan rendah

Jaminan Kualitas Taifno

100% Virgin PTFE Resin — tanpa penggilingan ulang, tanpa bahan daur ulang. Kualitas yang konsisten, batch demi batch.

Mesin CNC Presisi— Tanpa biaya cetakan. Ukuran khusus dari diameter 5mm hingga 3300mm.

Ketertelusuran Penuh — Setiap batch dapat ditelusuri mulai dari bahan mentah hingga segel jadi. Sertifikat material berdasarkan permintaan.

Tersertifikasi ISO 9001 — Proses manufaktur disertifikasi berdasarkan sistem manajemen mutu ISO.

Tersedia Kelas Sesuai FDA — Virgin PTFE memenuhi persyaratan FDA 21 CFR 177.1550 dan BfR.

Tersedia Paduan Pegas — standar SS 301/316; Elgiloy, Hastelloy, Inconel untuk kondisi ekstrim.

Kompatibilitas Alur Standar — Sesuai dengan alur cincin-O standar AS568A, DIN 3771.

Test Test Test Test

Pertanyaan Umum

T: Apa yang dimaksud dengan segel berenergi pegas tipe U dan kapan saya harus menggunakannya?

A: Jaket PTFE berbentuk U dengan pegas logam di dalamnya. Menyegel dari tekanan nol hingga tekanan tinggi (hingga 60 MPa) pada poros yang bergerak.

Gunakan ketika O-ring atau segel bibir karet rusak, pada batang piston, batang katup, dan aplikasi dinamis yang menangani bahan kimia agresif, suhu ekstrem, atau tekanan tinggi.

Tipe U vs tipe V: Tipe U adalah penyegelan radial, untuk batang piston dan batang katup. Tipe V adalah penyegelan aksial, untuk flensa dan penutup.

Jika Anda menyegel batang bergerak: pilih tipe U.

Jika menyegel flensa atau penutup: pilih tipe V.

T: Berapa harga segel pegas tipe U?

J: Biaya tergantung pada diameter, bahan jaket, paduan pegas, jenis pegas, dan kuantitas. Ukuran standar dimulai dari kira-kira X−X−Y. Ukuran khusus dikutip per gambar.

Paduan pegas berdampak pada biaya: 301/316 SS (standar, biaya terendah) → Elgiloy/Hastelloy (korosi ekstrem/suhu tinggi, biaya lebih tinggi).

Jenis pegas memengaruhi biaya: Heliks (beban lebih tinggi) vs kantilever (pengikisan dinamis) vs pegas V (gesekan rendah).
