Gasket PTFE yang Diperkuat Jaring Logam

Gasket PTFE Bertulang Jaring Logam menawarkan kekuatan struktural yang unggul dibandingkan gasket PTFE standar, dengan ketahanan tekanan hingga 6,4 MPa (64 bar); spesifikasi mesh yang tersedia berkisar dari #40 hingga #200 (bahan SUS316). Sebagai produsen profesional, Taifno juga menawarkan model yang sesuai dengan FDA dan cocok untuk industri makanan dan farmasi.

Harap berikan dimensi flensa dan spesifikasi mesh, dan kami akan memberikan penawaran harga dalam waktu 24 jam.

Apa itu Gasket PTFE yang Diperkuat Mesh Logam?

Gasket PTFE Bertulang Jaring Logam adalah komponen penyegelan komposit yang menggabungkan elemen penyegelan PTFE dengan jaring baja tahan karat (SUS316) yang diintegrasikan ke dalam struktur paking. Jaring logam memberikan penguatan sementara PTFE memberikan ketahanan dan penyegelan terhadap bahan kimia.

Dua konfigurasi utama:

Gasket yang Diperkuat (Struktural): Jaring logam tertanam di dalam badan PTFE untuk menahan aliran dingin, mengurangi relaksasi mulur, dan mencegah ledakan di bawah tekanan tinggi

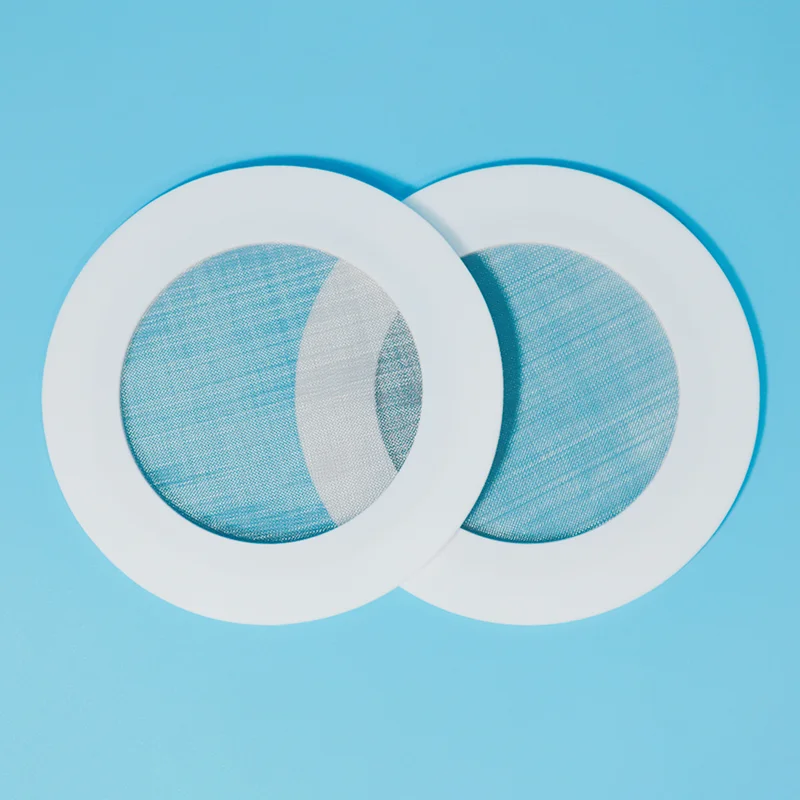

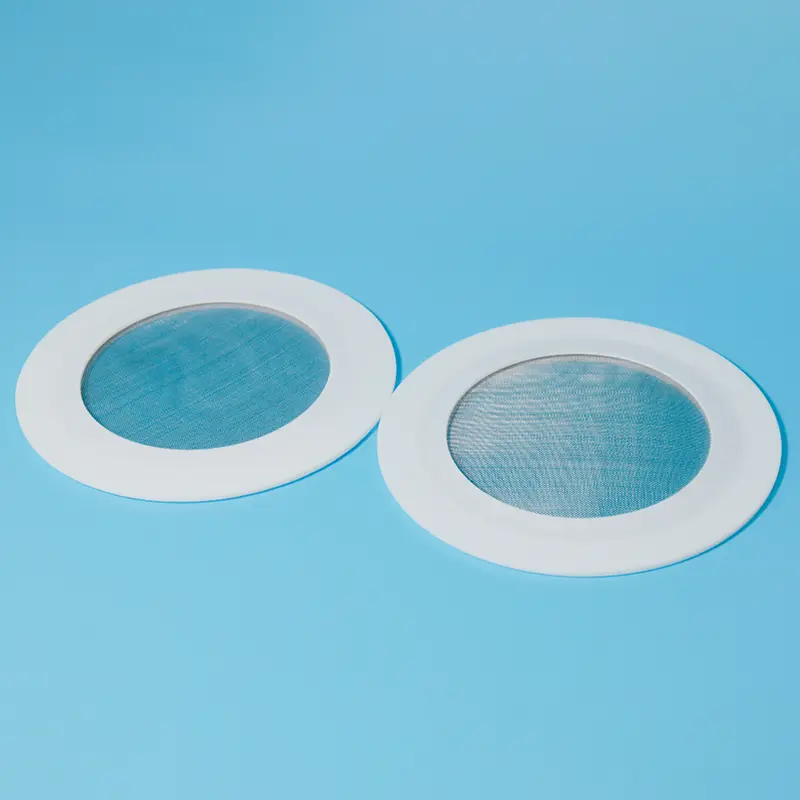

Strainer Gasket (Filter): Jaring logam menutupi lubang, bertindak sebagai saringan terintegrasi untuk menangkap partikulat sementara PTFE menyegel flensa

Cara kerjanya:

Badan PTFE: Memberikan ketahanan kimia universal (pH 0-14) dan penyegelan gesekan rendah

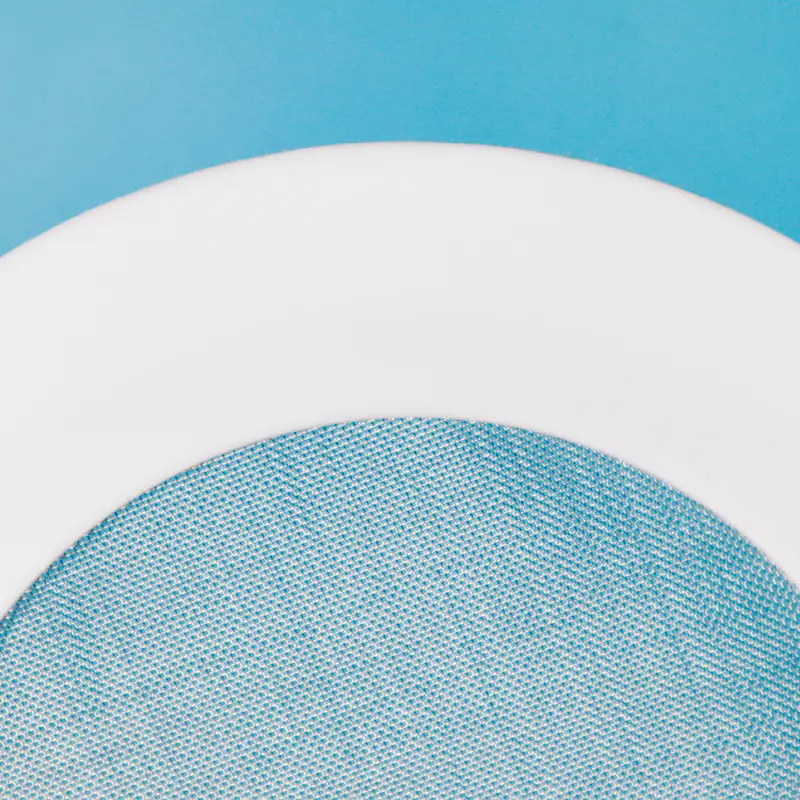

Jaring logam (SUS316): Memberikan penguatan, ketahanan terhadap ledakan, dan filtrasi

Ikatan homogen: PTFE menyatu di sekitar logam selama sintering — tanpa perekat, tanpa delaminasi

Manfaat utama:

Desain yang diperkuat:mengurangi mulur dan aliran dingin, mempertahankan torsi baut lebih lama

Perlindungan ledakan:penguatan logam mencegah ekstrusi paking di bawah tekanan tinggi

Filtrasi terintegrasi:menangkap partikulat tanpa saringan terpisah

Penyegelan torsi rendah:cocok untuk flensa berlapis kaca, FRP, dan besi cor

Kompatibilitas kimia yang luas:PTFE menangani pH 0-14, mesh SUS316 menangani sebagian besar media

Nilai yang sesuai dengan FDA tersedia:aplikasi makanan dan farmasi

Opsi jaring serbaguna:tersedia dari #40 hingga #200 mesh (SUS316)

Batasan yang perlu diperhatikan:

Jaring filter memerlukan pemeriksaan berkala: penyumbatan dapat menyebabkan penurunan tekanan atau kerusakan

Bukan untuk penyaringan berat yang terus-menerus: gunakan saringan khusus untuk memuat padatan berat

Panduan Perbandingan & Seleksi

Gasket PTFE Jaring Logam vs Jaket Logam vs PTFE Standar

Panduan Seleksi Cepat

Panduan Pemilihan Ukuran Mesh

Aplikasi Utama

Spesifikasi Teknis

Properti Gasket PTFE yang Diperkuat Jaring Logam

Ukuran yang Tersedia

Jaminan Kualitas

100% Virgin PTFE Resin — kualitas konsisten, batch demi batch

SUS316 Stainless Steel Mesh — bahan food grade yang tahan korosi

Ikatan Homogen — PTFE menyatu melalui perforasi jaring — tanpa delaminasi

Tersedia Kelas Sesuai FDA — untuk aplikasi makanan, minuman, dan farmasi

Ketertelusuran Penuh — sertifikat material berdasarkan permintaan

Lead Time — ukuran standar dalam stok (24-48 jam); ukuran khusus 7-15 hari

Studi Kasus

Di stasiun pengumpulan gas alam di Tiongkok Barat Laut, pipa bertekanan tinggi 15MPa telah beroperasi di bawah tekanan tinggi jangka panjang, fluktuasi tekanan yang sering terjadi, dan kondisi media yang kompleks. Gasket luka spiral asli secara bertahap mengalami korosi dan degradasi penyegelan yang disebabkan oleh paparan terus menerus terhadap media korosif dan siklus tekanan berulang, sehingga menimbulkan potensi risiko kebocoran dan mempengaruhi pengoperasian sistem pipa yang aman.

Untuk mengatasi tantangan ini, gasket PTFE yang diperkuat dengan sisipan jaring baja tahan karat 316L dipasang sebagai solusi pengganti. Lapisan penyegelan PTFE memberikan ketahanan kimia yang sangat baik, sedangkan penguatan mesh baja tahan karat 316L meningkatkan kekuatan mekanik, ketahanan tekanan, dan stabilitas penyegelan jangka panjang.

Setelah penggantian, pipa telah beroperasi terus menerus selama lebih dari 2 tahun dalam kondisi tekanan yang berfluktuasi, mempertahankan kinerja penyegelan yang andal dengan tidak adanya kebocoran sepanjang periode servis.

Pertanyaan Umum

T: Apa itu Gasket PTFE yang Diperkuat Mesh Logam, dan kapan saya harus menggunakannya?

J: Gasket PTFE Bertulang Jaring Logam (juga dikenal sebagai paking saringan PTFE atau paking PTFE yang diperkuat) menggabungkan ketahanan kimia PTFE dengan penguatan atau filtrasi jaring baja tahan karat.

Gunakan versi yang diperkuat saat Anda memerlukan ketahanan mulur dan perlindungan ledakan, dalam layanan bertekanan tinggi, siklus termal, atau vakum di mana PTFE standar akan berubah bentuk.

Gunakan versi saringan saat Anda perlu menghilangkan partikulat dari aliran fluida sambil menyegel flensa, menghilangkan saringan terpisah, mengurangi titik kebocoran, dan menurunkan biaya pemasangan.

Tersedia dalam ukuran jaring dari #40 hingga #200 (SUS316) dan nilai yang sesuai dengan FDA.

T: Berapa ukuran jaring yang tersedia, dan bagaimana cara memilih yang tepat?

J: Gasket PTFE dengan jaring logam biasanya tersedia dalam ukuran jaring #40, #60, #100, #150, dan #200 (baja tahan karat SUS316).

Panduan seleksi:

#40 (kasar): padatan besar, bubur, pertambangan.

#60 (sedang): filtrasi industri umum.

#100 (halus): proses kimia, filtrasi sedang.

#150-#200 (sangat halus): aplikasi farmasi, kemurnian tinggi, pada makanan.

Jaring yang lebih tinggi memberikan filtrasi yang lebih halus tetapi penurunan tekanan yang lebih tinggi. Untuk pemuatan benda padat yang berat, gunakan saringan khusus, jaring paking ditujukan untuk menghilangkan partikulat ringan hingga sedang.

Butuh bantuan dalam memilih mesh yang tepat? Hubungi kami dengan media, suhu, tekanan, dan ukuran partikel Anda.

T: Apa saja batasannya — dan kesalahan paling umum?

A: Suhu: -180°C hingga +200°C layanan berkelanjutan.

Tekanan: Hingga 6,4 MPa (64 bar), tergantung ketebalan dan desain.

Kimia: PTFE pH 0-14 — SUS316 mesh menangani sebagian besar asam, basa, dan pelarut.

Tiga kesalahan umum:

(1) Menggunakan strainer gasket untuk memuat benda padat yang berat, jaring tersumbat, tekanan meningkat, dan gasket bisa rusak. Gunakan saringan khusus untuk benda padat berat.

(2) Memilih ukuran mata jaring yang salah: terlalu halus menyebabkan penurunan tekanan; terlalu kasar membuat partikel bisa lewat.

(3) Mengabaikan pemeriksaan berkala: filter dapat menjadi longgar atau rusak seiring berjalannya waktu; memeriksa secara teratur.
