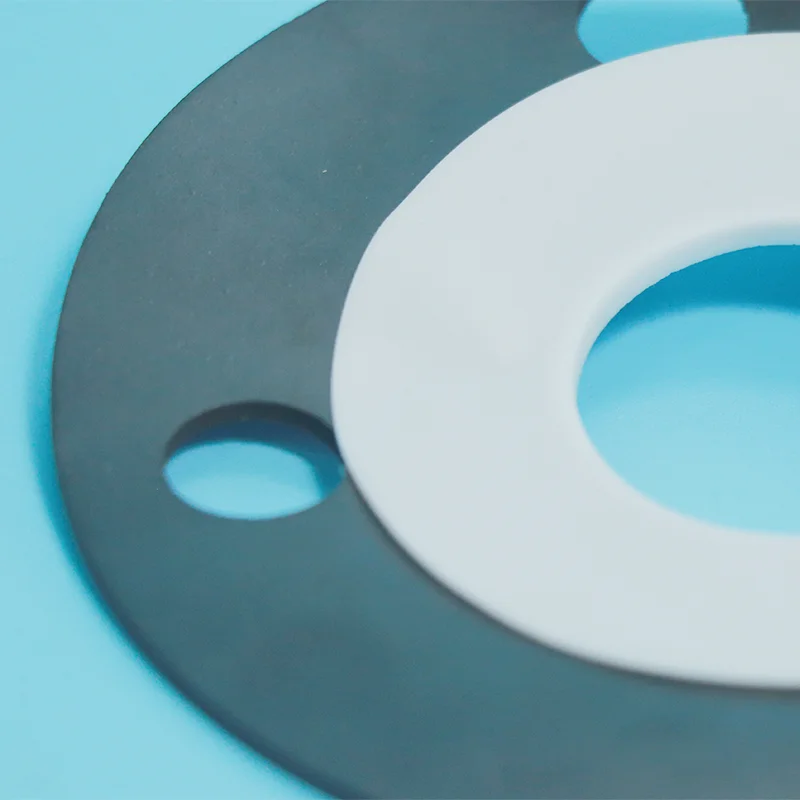

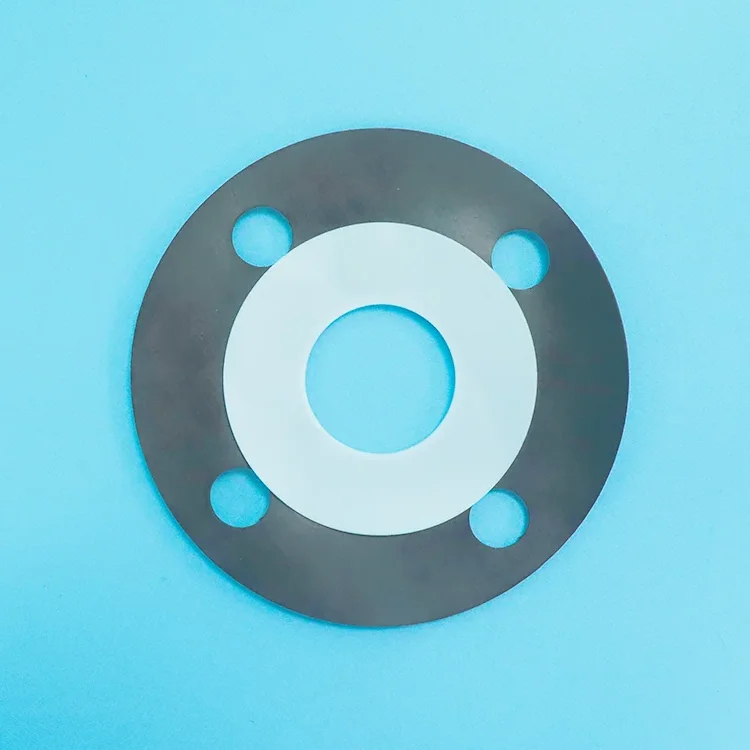

Gasket Amplop PTFE Tipe B

Gasket amplop PTFE tipe B dikerjakan dari blok PTFE menjadi penampang persegi, merangkum inti pengisi sepenuhnya tanpa celah. Integritas penyegelan lebih baik dibandingkan Tipe A. Biaya lebih rendah dibandingkan PTFE padat.

Kirim ukuran flensa dan media Anda ke Taifno, kami adalah produsen profesional dan dapat menawarkan solusi khusus.

Apa itu Gasket Amplop PTFE Tipe B?

Gasket amplop PTFE Tipe B terdiri dari jaket luar PTFE yang dibuat dari blok atau lembaran PTFE padat, yang sepenuhnya membungkus inti pengisi lunak. Berbeda dengan Tipe A (yang memiliki potongan celah dari tepi luar), Tipe B dikerjakan dengan penampang persegi dan tidak memiliki celah — inti pengisi tersegel seluruhnya di dalam selubung PTFE.

Struktur:

Jaket PTFE: Dibuat dari blok atau lembaran PTFE menjadi penampang persegi, membungkus inti pengisi sepenuhnya tanpa celah terbuka

Inti Pengisi: Bahan non-logam seperti lembaran karet non-asbes, serat terkompresi, atau lembaran komposit grafit

Konstruksi Tipe B: amplop penuh dengan penampang persegi yang dikerjakan dengan mesin, tanpa celah, tanpa pengisi terbuka, integritas penyegelan lebih baik

Karakteristik utama:

Tanpa celah: Inti pengisi tersegel sepenuhnya di dalam jaket PTFE, tidak ada titik lemah yang terlihat

Integritas penyegelan yang lebih baik: Konstruksi mesin memberikan kinerja penyegelan yang unggul dibandingkan Tipe A

Pencocokan diameter dalam: Diameter dalam dapat dikerjakan agar sesuai dengan lubang flensa, sehingga mencegah turbulensi aliran dan mengurangi erosi

Panduan Perbandingan & Seleksi

Tipe A vs Tipe B vs Tipe C vs PTFE Padat

Panduan Seleksi Cepat

Aplikasi Utama

Spesifikasi Teknis

Properti Gasket Amplop PTFE Tipe B

Opsi Pengisi yang Tersedia

Studi Kasus

Di pabrik petrokimia besar di Shanghai, katup pipa keluar dari kompresor gas cracker etilen (Kelas 300) dioperasikan dalam kondisi servis yang mengandung H₂S dengan paparan media korosif, suhu tinggi, fluktuasi tekanan, dan siklus start-stop yang sering. Gasket luka spiral asli secara bertahap kehilangan kinerja penyegelan selama pengoperasian jangka panjang karena korosi pada bahan belitan dan komponen pengisi, sehingga menimbulkan potensi risiko kebocoran dan meningkatkan kebutuhan perawatan.

Untuk mengatasi tantangan ini, pabrik mengganti gasket yang ada dengan gasket berkapsul PTFE Tipe B. Dilengkapi inti pengisi fleksibel berjaket PTFE, desain ini memberikan ketahanan yang sangat baik terhadap H₂S, asam, alkali, dan bahan kimia agresif lainnya sekaligus mencegah kontak langsung antara media proses dan bahan pengisi internal. Inti yang dapat dikompresi juga memberikan peningkatan kinerja pemulihan, memungkinkan paking mengkompensasi ketidakteraturan flensa dan fluktuasi tekanan selama pengoperasian.

Setelah pemasangan, gasket berkapsul PTFE Tipe B mencapai kinerja penyegelan yang stabil dalam aplikasi katup keluar kompresor gas cracker etilen. Sepanjang siklus penyelesaian 4 tahun, sistem ini tidak mengalami kebocoran, menunjukkan keandalan jangka panjang teknologi paking berkapsul PTFE dalam aplikasi penyegelan petrokimia yang menuntut sekaligus mengurangi frekuensi perawatan dan meningkatkan keselamatan operasional.

Pertanyaan Umum

T: Apa yang dimaksud dengan paking amplop PTFE Tipe B, dan kapan saya harus menggunakannya?

J: Paket amplop PTFE Tipe B adalah jaket PTFE bermesin dengan penampang persegi, yang sepenuhnya membungkus inti pengisi lembut tanpa celah. Selubung penuh memberikan integritas penyegelan yang unggul dibandingkan Tipe A (tipe celah), tidak ada inti pengisi yang terbuka, tidak ada potensi titik lemah. Diameter bagian dalam dapat dikerjakan agar sesuai dengan lubang flensa, sehingga mencegah turbulensi aliran.

Gunakan Tipe B saat: Anda memerlukan keandalan penyegelan yang lebih baik daripada Tipe A untuk layanan korosif bertekanan sedang hingga tinggi (hingga 5,0 MPa) namun tidak ingin membayar untuk PTFE padat.

Kapan TIDAK menggunakan Tipe B: Aplikasi bertekanan rendah dan sensitif terhadap biaya jika Tipe A mencukupi. Untuk layanan bertekanan tinggi atau berdiameter besar, pertimbangkan Tipe C. Untuk kemurnian kimia tertinggi dan tidak ada risiko perembesan, pertimbangkan PTFE padat.

T: Tipe B vs. paking PTFE padat, mana yang harus saya pilih?

J: Tipe B (amplop) menawarkan ketahanan kimia dari jaket PTFE dengan kompresibilitas dari inti pengisi, dengan biaya lebih rendah dibandingkan PTFE padat.

Namun, inti pengisi dapat diserang jika media merembes melalui jaket PTFE seiring berjalannya waktu. Gasket PTFE padat menawarkan ketahanan dan kemurnian kimia maksimum, tanpa inti pengisi, tanpa risiko perembesan.

Namun biayanya jauh lebih mahal dan kurang tangguh (tidak ada inti pengisi yang memberikan pegas kembali).

Aturan cepat:

Layanan bertekanan sedang, hemat biaya, dan korosif → Tipe B.

Tekanan tinggi, ultra murni, layanan kritis, tidak ada risiko perembesan yang dapat diterima → PTFE padat.

T: Apa saja batasannya dan kesalahan apa yang paling umum?

A: Suhu: Hingga +200°C.

Tekanan: Hingga 5,0 MPa (50 bar).

Kimia: pH 0-14 resistensi universal, TIDAK kompatibel dengan logam alkali cair atau unsur fluor pada suhu tinggi. PTFE dapat diserap oleh beberapa bahan kimia (asam nitrat, klorin, etilen oksida) seiring waktu.

Kesalahan umum:

(1) Menggunakan Tipe B dalam aplikasi yang medianya menembus PTFE: beberapa bahan kimia dapat meresap melalui PTFE seiring waktu dan menyerang inti pengisi, ganti gasket secara teratur atau gunakan gasket PTFE padat.

(2) Pengetatan berlebihan: kompresi berlebihan dapat merusak jaket PTFE, gunakan torsi yang terkontrol.

(3) Pemilihan ukuran yang salah: Tipe A dan B direkomendasikan untuk ukuran hingga DN500, untuk diameter yang lebih besar, Tipe C lebih disukai.
