Segel Berenergi Pegas Tipe V

Pegas internal dari segel berenergi pegas tipe-V memberikan kekuatan penyegelan awal dalam kondisi tekanan nol; tekanan sistem semakin meningkatkan efek penyegelan—semakin tinggi tekanannya, semakin rapat segelnya.

Kisaran suhu pengoperasian: -180°C hingga +200°C; tekanan hingga 45 MPa (dinamis) / 60 MPa (statis); kecepatan bolak-balik hingga 15 m/s.

Apa itu Segel Berenergi Pegas Tipe V?

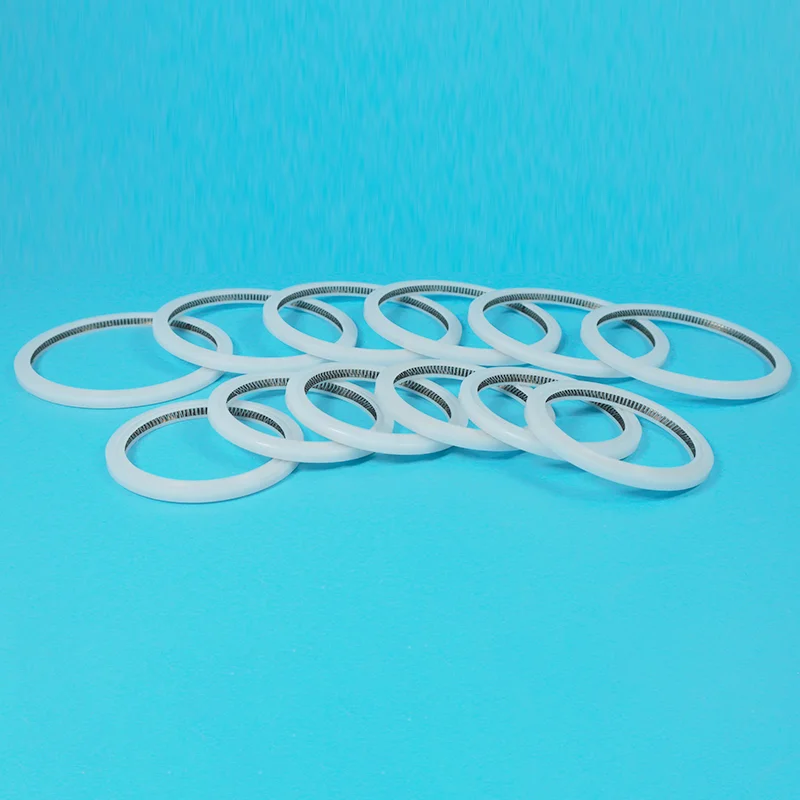

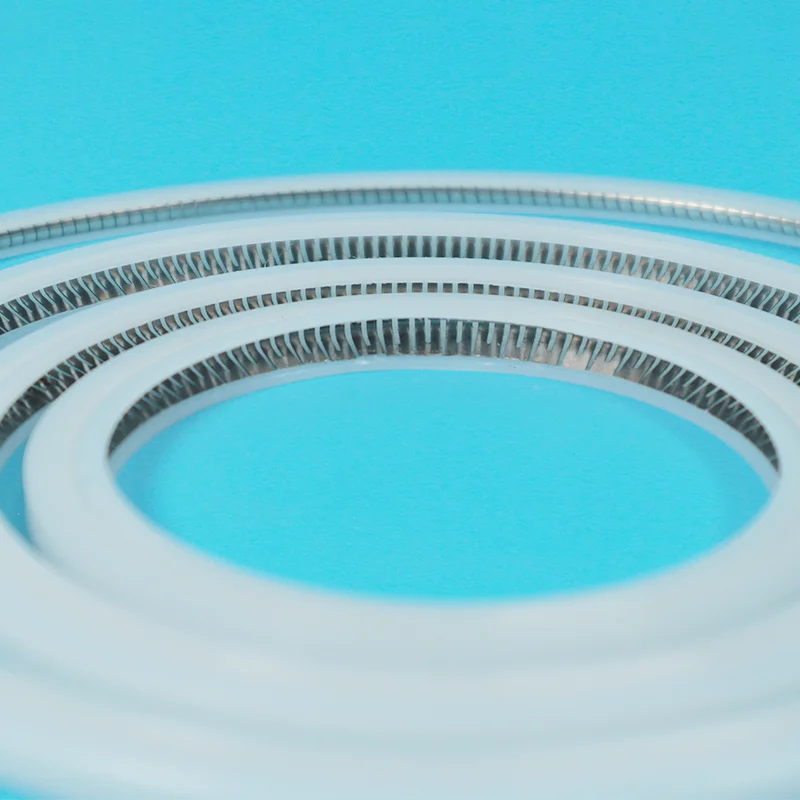

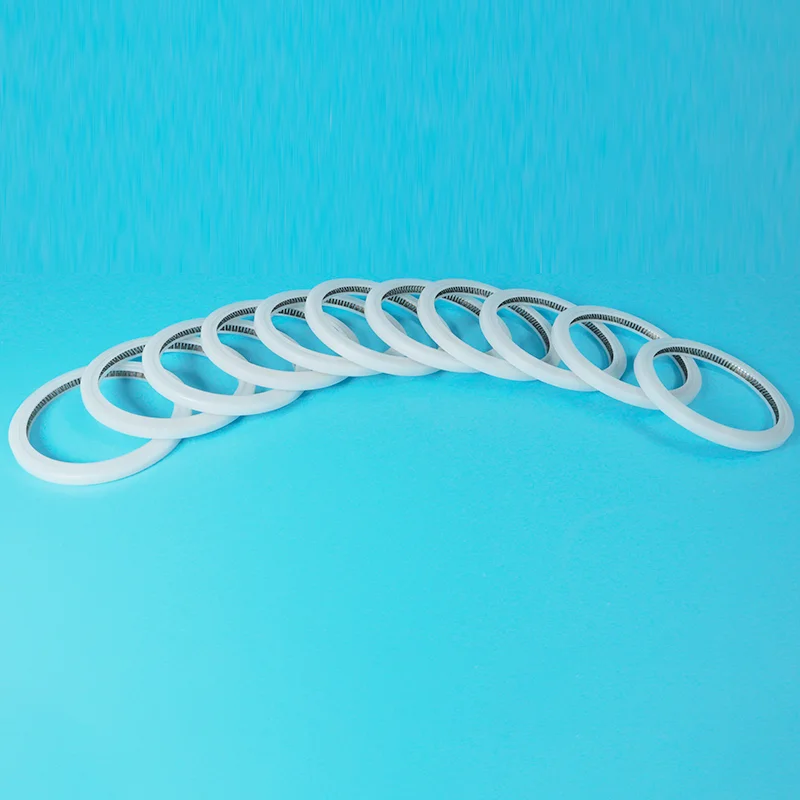

Segel berenergi pegas tipe V terdiri dari jaket PTFE berbentuk U dengan pegas baja tahan karat berbentuk V di dalamnya. Pegas V dilengkapi desain "kantilever" yang memusatkan bebannya di tepi depan bibir penyekat, sehingga menghasilkan tindakan penyekaan yang andal.

Cara kerjanya:

Tekanan nol: Pegas V memberikan kekuatan penyegelan awal — menyegel bahkan saat sistem tidak diberi tekanan

Di bawah tekanan: Tekanan sistem memasuki rongga U dan mendorong bibir penyegel lebih keras ke permukaan yang menyatu — tekanan = segel yang lebih rapat

Memberikan energi sendiri: Tidak diperlukan kekuatan eksternal untuk menjaga integritas segel

Tipe V vs. Tipe U: Mana yang Anda Butuhkan?

Mengapa Memilih Tipe V?

Panduan Seleksi

Tipe V vs O-Ring vs Tipe U

Panduan Seleksi Cepat

Aplikasi Utama

Aplikasi Dunia Nyata

Studi Kasus 1: Reaktor Kimia — 3 Tahun Tanpa Kebocoran

Tantangan: Sebuah pabrik kimia mengalami kebocoran pada segel jalan reaktor yang menangani asam agresif pada suhu 150°C. Gasket PTFE standar mengalir dingin dan bocor setiap 6-8 bulan. Pemeliharaan memerlukan penghentian dan pembersihan penuh.

Solusi: Memasang segel pegas tipe V dengan jaket PTFE berisi kaca untuk meningkatkan ketahanan aus. Pegas V memberikan gaya penyegelan konstan yang mengkompensasi siklus termal dan fluktuasi tekanan.

Hasilnya: Tidak ada kebocoran selama lebih dari 3 tahun. Tidak diperlukan perawatan. Menghilangkan biaya penutupan tahunan.

Studi Kasus 2: Pengisi Farmasi — Kepatuhan FDA Tercapai

Tantangan: Mesin pengisian farmasi memerlukan segel untuk katup putar yang menangani produk steril. Cincin-O standar tidak dapat lulus pengujian yang dapat diekstraksi oleh FDA dan memerlukan penggantian yang sering karena serangan bahan kimia dari siklus CIP/SIP.

Solusi: Disediakan segel pegas berenergi tipe V dengan jaket PTFE murni dan pegas V baja tahan karat 316. Bahan yang sesuai dengan FDA. Dokumentasi lengkap disediakan.

Hasil: Lulus pengujian ekstrakables FDA. Segel bertahan dalam siklus sterilisasi CIP/SIP berulang tanpa degradasi. Tidak diperlukan penggantian dalam 18 bulan.

Catatan: Hasil kasus sebenarnya berbeda-beda tergantung kondisi aplikasi. Hubungi kami untuk rekomendasi khusus aplikasi.

Spesifikasi Teknis

Properti Produk

Pilihan Kelas Bahan

Pilihan Bahan Pegas

Jaminan Kualitas

100% Virgin PTFE Resin — tanpa penggilingan ulang, tanpa bahan daur ulang. Kualitas yang konsisten, batch demi batch.

Pembuatan Pegas Presisi— Pegas diproduksi sesuai spesifikasi yang tepat dengan peralatan CNC.

Ketertelusuran Penuh — Setiap batch dapat ditelusuri mulai dari bahan mentah hingga segel jadi. Sertifikat material berdasarkan permintaan.

Tersertifikasi ISO 9001 — Proses manufaktur disertifikasi berdasarkan sistem manajemen mutu ISO.

Tersedia Kelas Sesuai FDA — Virgin PTFE memenuhi persyaratan FDA 21 CFR 177.1550 dan BfR.

Tersedia Paduan Pegas Khusus — standar SS 301/304/316; Elgiloy, Hastelloy, Inconel untuk kondisi ekstrim.

Pertanyaan Umum

T: Apa yang dimaksud dengan segel pegas tipe V dan kapan saya harus menggunakannya?

J: Segel jaket U PTFE dengan pegas baja tahan karat berbentuk V di dalamnya. Menyegel dari tekanan nol (pegas memberikan gaya awal) hingga tekanan tinggi (tekanan sistem memberi energi pada bibir).

Gunakan ketika O-ring atau segel karet rusak, dalam bahan kimia agresif, suhu ekstrem (-180°C hingga +200°C), tekanan tinggi (hingga 60MPa), atau aplikasi kritis di mana kebocoran tidak dapat diterima.

Tipe V vs tipe U: Tipe V untuk flensa, penutup, permukaan ujung (penyegelan aksial). Tipe U untuk batang piston, batang katup (penyegelan radial).

Jika Anda menyegel flensa atau penutup, pilih tipe V.

Jika menyegel batang yang bergerak, pilih tipe U.

T: Berapa biaya segel pegas tipe V dan berapa waktu pengerjaannya?

J: Biaya tergantung pada diameter, tingkat bahan, paduan pegas, dan kuantitas. Ukuran standar dimulai dari kira-kira X−X−Y. Ukuran khusus dikutip per gambar.

Paduan pegas berdampak pada biaya: 304 SS (standar, biaya terendah) → 316 SS (peningkatan korosi) → Elgiloy/Hastelloy/Inconel (korosi ekstrem/suhu tinggi, biaya lebih tinggi).

Waktu tunggu:

Ukuran standar: 5-7 hari.

Ukuran khusus: 10-15 hari.

Pengiriman: udara 5-10 hari, laut 15-30 hari.

T: Apa batasan dan kesalahan pemasangan yang paling umum?

A: Suhu: -180°C hingga +200°C.

Tekanan: hingga 45MPa (dinamis) / 60MPa (statis).

Kecepatan: hingga 15m/s (bolak-balik), hingga 1m/s (putar).

Batas kimia:

Jaket PTFE: bukan untuk logam alkali cair atau unsur fluor.

Berisi gelas: bukan untuk HF atau alkali kuat.

Berisi karbon: bukan untuk pengoksidasi kuat.

Tiga kesalahan umum:

(1) Merusak bibir selama pemasangan: periksa sebelum pemasangan.

(2) Desain alur yang terlalu kencang atau tidak tepat: PTFE memerlukan dimensi alur yang spesifik; desain yang salah akan merusak segel.

(3) Pemasangan mundur: Segel tipe V bersifat terarah. Bukaan V harus menghadap sisi tekanan.

Kami menyertakan spesifikasi pemasangan pada setiap pesanan. Ikuti mereka.
