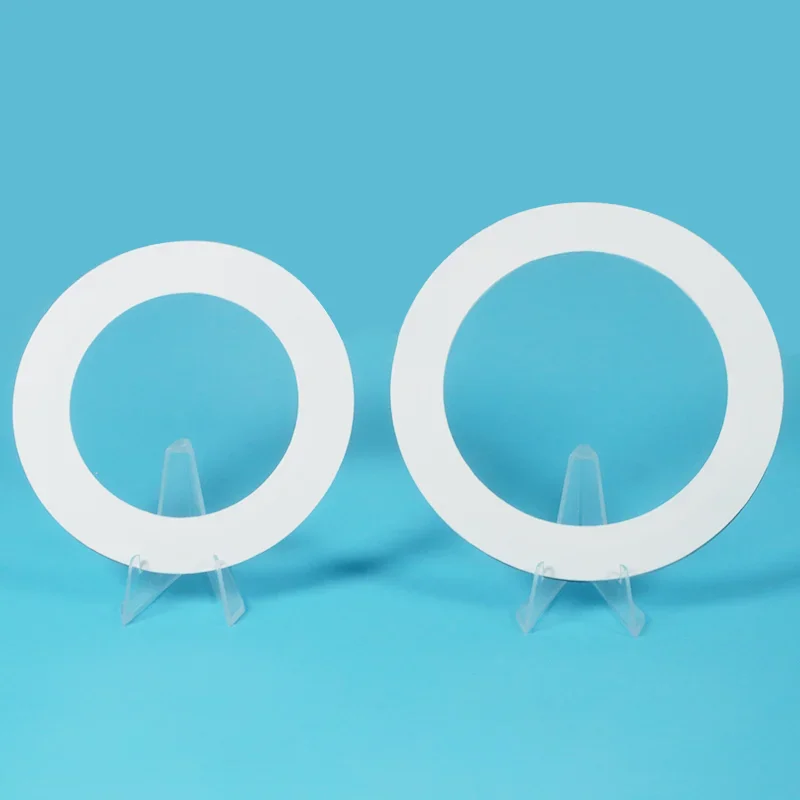

A Gasket PTFE Berlapis Logam yang Diperluasmenggabungkan ketahanan kimia dan kesesuaian PTFE yang diperluas dengan dukungan struktural lapisan logam. Konstruksi ini dirancang untuk lingkungan penyegelan yang menuntut di mana gasket PTFE lunak konvensional mungkin memerlukan stabilitas dimensi tambahan atau penguatan mekanis. Dengan mencocokkan lapisan logam, tingkat PTFE yang diperluas, dimensi paking, desain flensa, suhu, tekanan, dan media proses, pembeli dapat memperoleh solusi penyegelan yang lebih dapat diandalkan. Panduan ini menjelaskan cara kerja konstruksi, kegunaannya, apa yang harus dipertimbangkan selama pemilihan, dan bagaimana Ningbo Taifno PTFE Plastic Products Co., Ltd. dapat mendukung persyaratan penyegelan PTFE yang disesuaikan.
A Gasket PTFE Berlapis Logam yang Diperluasadalah komponen penyegel komposit yang menggabungkan lapisan politetrafluoroetilen yang diperluas dengan struktur penguat atau kelongsong logam. Tujuan dari kombinasi ini sangat jelas: menyatukan karakteristik penyegelan PTFE yang diperluas dengan dukungan mekanis tambahan dari logam.
PTFE yang diperluas dihargai karena strukturnya yang sangat mudah dikompresi dan kemampuannya untuk menyesuaikan diri dengan ketidakteraturan permukaan. Tidak seperti lembaran PTFE yang kaku, strukturnya yang diperluas dapat lebih mudah beradaptasi terhadap ketidaksempurnaan pada permukaan flensa. Penelitian pada bahan paking PTFE yang diperluas telah menunjukkan kompresibilitas tinggi dan kinerja penyegelan yang kuat, sekaligus memeriksa relaksasi mulur, pemulihan, retensi torsi, dan permeabilitas gas.
Komponen logam memberikan serangkaian karakteristik yang berbeda. Ini dapat membantu memperkuat paking, meningkatkan stabilitas dimensi, dan mendukung struktur penyegelan ketika aplikasi melibatkan kondisi mekanis yang menuntut. Oleh karena itu, kinerja akhir tidak hanya bergantung pada material PTFE tetapi juga pada jenis logam, ketebalan, geometri, profil paking, kondisi flensa, dan kondisi servis.
Konstruksi paking PTFE berlapis logam yang diperluas dapat bervariasi sesuai dengan tujuan penggunaan. Desain tipikal menggabungkan elemen penyegelan PTFE yang diperluas bersama dengan lapisan penguat logam. Desain yang berbeda dapat dipilih berdasarkan dimensi flensa, kondisi tekanan, suhu, paparan bahan kimia, dan karakteristik mekanis yang diperlukan.
Memberikan ketahanan kimia, kompresibilitas, karakteristik gesekan rendah, dan kesesuaian dengan permukaan flensa.
Memberikan penguatan struktural tambahan dan stabilitas dimensi di mana aplikasi memerlukan struktur penyegelan yang lebih didukung.
Mentransfer kompresi ke paking dan menentukan seberapa efektif paking mengisi ketidakrataan permukaan.
Pendekatan komposit ini sangat berguna ketika aplikasi penyegelan memerlukan lebih dari sekedar kompatibilitas kimia saja. Gasket harus mempertahankan tegangan kontak yang cukup selama masa pakainya, mengakomodasi ketidaksempurnaan permukaan, dan tetap kompatibel dengan media proses.
Memilih paking jarang hanya tentang satu properti. Pembeli industri biasanya perlu menyeimbangkan kompatibilitas bahan kimia, suhu, tekanan, kondisi flensa, persyaratan pemasangan, masa pakai, dan biaya pemeliharaan. Gasket PTFE berlapis logam yang diperluas dapat mengatasi beberapa pertimbangan ini dalam satu desain komposit.
PTFE dikenal karena ketahanannya yang luas terhadap bahan kimia agresif. Hal ini membuat PTFE yang diperluas cocok untuk banyak lingkungan pemrosesan kimia yang melibatkan cairan korosif, gas, pelarut, asam, dan alkali. Namun, kompatibilitas harus selalu dikonfirmasi untuk media aktual, konsentrasi, suhu, dan kondisi pengoperasian daripada mengasumsikan kompatibilitas universal.
Salah satu keuntungan utama dari PTFE yang diperluas adalah kemampuannya untuk menyesuaikan diri dengan ketidakteraturan permukaan flensa. Karakteristik ini khususnya berguna ketika permukaan penyegelan tidak mulus sempurna atau ketika peralatan mengalami keausan selama pengoperasian jangka panjang.
Komponen logam dapat memberikan dukungan struktural tambahan dibandingkan dengan elemen penyegel PTFE lunak yang digunakan sendiri. Hal ini dapat bermanfaat ketika stabilitas dimensi dan ketahanan mekanis merupakan pertimbangan desain yang penting.
Karena paking menggabungkan karakteristik material yang berbeda, para insinyur dapat merancang struktur penyegelan di sekitar lingkungan pengoperasian sebenarnya daripada mengandalkan satu properti material. Konfigurasi yang benar dapat membantu mengatasi tuntutan geometri flensa dan kondisi proses.
Kebocoran dapat menyebabkan gangguan produksi, kehilangan produk, kontaminasi peralatan, dan pekerjaan pemeliharaan. Gasket yang dipilih dan dipasang dengan benar dapat membantu mengurangi risiko ini dengan mempertahankan segel yang efektif selama masa servis yang diharapkan.
Kombinasi PTFE yang diperluas dan penguatan logam menjadikan konsep paking ini relevan dengan sistem industri yang mengutamakan ketahanan kimia dan stabilitas mekanis. Kesesuaian sebenarnya harus selalu dikonfirmasikan terhadap spesifikasi pengoperasian yang lengkap.
| Industri | Area Penyegelan yang Khas | Pertimbangan Utama |
|---|---|---|
| Pengolahan Kimia | Saluran pipa, reaktor, katup, bejana | Kompatibilitas bahan kimia dan pengendalian kebocoran |
| Petrokimia | Flensa, peralatan proses, perpipaan | Kompatibilitas suhu, tekanan dan media |
| Farmasi | Jalur proses dan peralatan | Kemurnian bahan dan persyaratan pembersihan |
| Pengolahan Makanan | Peralatan perpipaan dan pemrosesan | Persyaratan peraturan dan material |
| Pembangkit Listrik | Penukar panas, perpipaan, peralatan | Siklus termal dan stabilitas flensa |
| Semikonduktor | Sistem pengiriman gas dan bahan kimia | Kebersihan dan kompatibilitas proses |
Kesalahan pembelian yang umum terjadi adalah memilih paking hanya berdasarkan ukuran nominal atau nama bahan. Pendekatan yang lebih andal adalah dengan mengevaluasi lingkungan penyegelan secara lengkap.
| Faktor Seleksi | Informasi untuk Diberikan |
|---|---|
| Sedang | Nama kimia, konsentrasi dan keadaan fisik |
| Suhu | Suhu pengoperasian normal, minimum dan maksimum |
| Tekanan | Bekerja dan kemungkinan tekanan puncak |
| Flens | Jenis, dimensi, material dan kondisi permukaan |
| Paking | Persyaratan ketebalan, profil, dimensi dan tulangan |
Bahkan paking berperforma tinggi pun bisa rusak jika kondisi pemasangan tidak sesuai. Permukaan flensa harus diperiksa dan dibersihkan sebelum perakitan. Partikel asing, sisa gasket lama, produk korosi, dan kerusakan permukaan harus diatasi sebelum memasang gasket baru.
Kompresi berlebihan juga harus dihindari. Beban perakitan yang benar bergantung pada konstruksi paking, desain flensa, sistem baut, dan kondisi pengoperasian. Untuk peralatan kritis, perhitungan teknik dan rekomendasi pemasangan pabrikan harus diprioritaskan dibandingkan nilai torsi umum.
Bahan paking yang berbeda memecahkan masalah penyegelan yang berbeda. Perbandingan berikut memberikan titik awal praktis dan bukan pengganti evaluasi teknik khusus aplikasi.
| Jenis Bahan | Kekuatan Utama | Batasan Potensial | Pertimbangan Khas |
|---|---|---|---|
| PTFE perawan | Ketahanan dan kemurnian bahan kimia | Perilaku mulur dan dimensi di bawah beban berkelanjutan | Layanan yang bersih dan menuntut bahan kimia |
| PTFE yang diperluas | Kesesuaian dan sealabilitas | Persyaratan kompresi khusus aplikasi | Permukaan flensa yang tidak beraturan atau menuntut |
| ePTFE Berlapis Logam | Karakteristik penyegelan PTFE ditambah penguatan | Memerlukan pencocokan material dan desain yang cermat | Aplikasi yang memerlukan kesesuaian dan dukungan struktural |
| Luka Spiral | Aplikasi tekanan dan suhu industri yang luas | Kondisi flensa dan pemasangannya penting | Proses perpipaan dan peralatan |
Kemungkinan penyebabnya antara lain kompresi gasket yang tidak memadai, permukaan flensa yang rusak, dimensi gasket yang salah, pemuatan baut yang tidak merata, atau pemilihan material yang tidak sesuai.
Tinjau ketebalan paking, prosedur penanganan, penyelarasan, tingkat kompresi, dan persyaratan mekanis sambungan.
Konfirmasikan media proses aktual dan suhu pengoperasian terhadap kadar PTFE dan penguat logam yang dipilih sebelum produksi.
Lihatlah melampaui paking itu sendiri. Perputaran termal, pergerakan flensa, relaksasi baut, getaran, perubahan tekanan, dan kualitas pemasangan semuanya dapat memengaruhi ketahanan penyegelan.
Dimensi paking standar tidak selalu cukup untuk peralatan industri khusus. Kapal besar, flensa non-standar, mesin yang disesuaikan, dan sistem proses mungkin memerlukan diameter dalam dan luar, ketebalan, profil, konfigurasi lubang baut, atau kombinasi material tertentu.
Ningbo Taifno PTFE Produk Plastik Co, Ltd.berfokus pada produk berbasis PTFE dan solusi penyegelan khusus untuk aplikasi industri. Bagi pembeli yang mencari Gasket PTFE Berlapis Logam yang Diperluas, memberikan informasi teknis yang lengkap dapat membuat proses spesifikasi lebih efisien.
Untuk tim pembelian OEM dan industri, produksi yang disesuaikan juga dapat membantu mengurangi kebutuhan modifikasi lapangan. Ketika dimensi dan konstruksi paking dikembangkan berdasarkan peralatan sebenarnya, proses pengadaan, pemasangan, dan penggantian dapat menjadi lebih konsisten.
Tujuannya adalah untuk menggabungkan karakteristik penyegelan PTFE yang diperluas dengan dukungan struktural tambahan dari komponen logam. Konstruksi yang tepat harus dipilih sesuai dengan aplikasinya.
PTFE yang diperluas memiliki struktur sangat fibrilasi yang memberikan kompresibilitas dan kesesuaian yang tinggi. Karakteristik ini dapat membantunya mengakomodasi ketidakteraturan permukaan flensa dengan lebih efektif dibandingkan lembaran PTFE kaku dalam aplikasi yang sesuai.
PTFE menawarkan ketahanan kimia yang luas, namun kompatibilitasnya bergantung pada bahan kimia spesifik, konsentrasi, suhu, waktu pemaparan, dan logam yang digunakan dalam struktur komposit. Oleh karena itu, kompatibilitas khusus aplikasi harus dikonfirmasi sebelum pemilihan.
Ya. Dimensi, ketebalan, profil, bahan penguat, dan parameter desain lainnya yang disesuaikan dapat dipertimbangkan tergantung pada kemampuan manufaktur dan persyaratan aplikasi.
Pembeli idealnya harus menyediakan gambar atau dimensi paking, jenis flensa, persyaratan material, suhu pengoperasian, tekanan pengoperasian, media proses, kuantitas, dan sertifikasi atau persyaratan pengujian apa pun yang berlaku.
Mulailah dengan pemilihan material dan dimensi paking yang benar, kemudian pastikan persiapan flensa yang tepat, posisi yang akurat, pemuatan baut yang seragam, dan kompresi yang tepat. Desain sambungan yang lengkap harus dipertimbangkan daripada memperlakukan paking sebagai komponen yang terisolasi.
A Gasket PTFE Berlapis Logam yang Diperluasdirancang berdasarkan kombinasi praktis antara penyegelan dan karakteristik struktural. PTFE yang diperluas memberikan kontribusi ketahanan kimia, fleksibilitas, kompresibilitas, dan kesesuaian permukaan, sedangkan komponen logam dapat memberikan penguatan mekanis tambahan dan stabilitas dimensi.
Gasket yang tepat tidak boleh dipilih berdasarkan nama materialnya saja. Media proses, suhu, tekanan, kondisi flensa, dimensi paking, kompatibilitas logam, metode pemasangan, dan persyaratan peraturan semuanya mempengaruhi spesifikasi akhir. Evaluasi yang cermat terhadap faktor-faktor ini dapat membantu pembeli industri mengurangi risiko kebocoran dan mencapai kinerja penyegelan yang lebih konsisten.
Untuk produsen peralatan OEM, distributor, tim pemeliharaan, dan profesional pengadaan industri yang mencari komponen penyegelan PTFE khusus,Ningbo Taifno PTFE Produk Plastik Co, Ltd.dapat mendukung persyaratan produk khusus aplikasi dan solusi paking yang disesuaikan.
Butuh Metal Clad Expanded PTFE Gasket khusus untuk peralatan Anda?
Bagikan gambar, dimensi, kondisi pengoperasian, dan persyaratan material Anda dengan Ningbo Taifno PTFE Plastic Products Co., Ltd. untuk mendiskusikan solusi penyegelan yang sesuai.Hubungi kamiuntuk persyaratan paking PTFE yang disesuaikan dan dukungan penyegelan industri.
-
