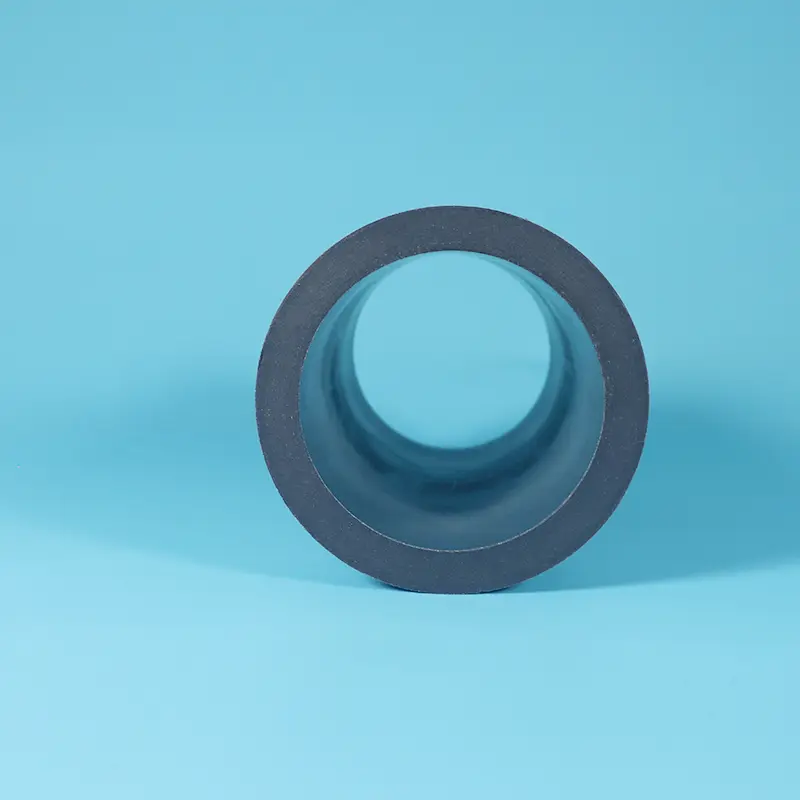

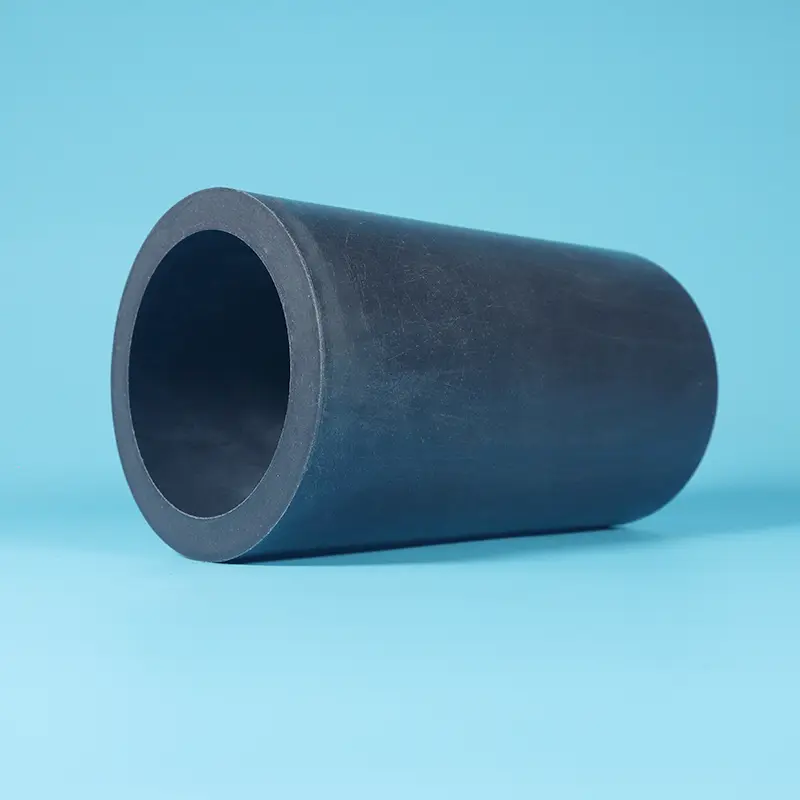

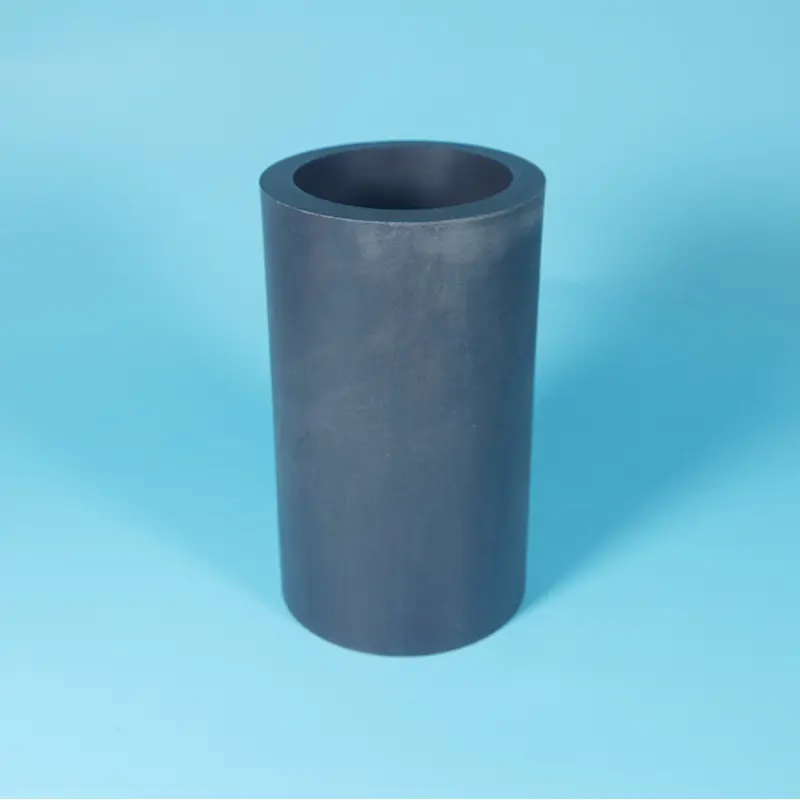

Tabung PTFE Berisi PPL

Ketika material konvensional tidak dapat secara bersamaan memenuhi tiga tuntutan "ketahanan suhu tinggi + ketahanan korosi + pelumasan mandiri", Taifno merekomendasikan tabung PTFE berisi PPL untuk Anda.

PPL adalah polimer berperforma tinggi dengan suhu dekomposisi 530°C dan tanpa titik leleh. Meskipun menunjukkan penurunan berat yang minimal pada pemanasan jangka panjang di laboratorium pada suhu 450°C, komposit PTFE berisi PPL memberikan layanan berkelanjutan yang andal hingga 260°C untuk aplikasi industri di dunia nyata.

Dengan mengisi PPL ke dalam PTFE, material tersebut sepenuhnya mewarisi ketahanan kimia PTFE yang sangat baik (terhadap asam kuat, alkali kuat, dan pelarut organik). Ini sangat meningkatkan ketahanan aus dan ketahanan mulur, dengan suhu servis terus menerus hingga 260°C dan toleransi puncak jangka pendek hingga 300°C.

Spesifikasi: Kepadatan 2,0-2,2 g/cm³, kekuatan tarik 15-20 MPa, kekerasan Shore D 60-69, suhu servis terus menerus -200°C hingga +300°C (puncak 330°C), koefisien gesekan 0,1-0,18, ketahanan terhadap bahan kimia pH 0-14 (tahan terhadap hampir semua bahan kimia).

Aturan pemilihan cepat:

Perunggu+MoS₂ → Beban berat + ketahanan aus + pembuangan panas, tetapi TIDAK tahan terhadap asam/basa

Terisi PPL → Suhu tinggi + ketahanan terhadap korosi + pelumasan mandiri, dengan kompatibilitas kimia yang unggul

Asam/basa + suhu tinggi → PPL.

Tidak ada korosi + keausan ekstrim → Perunggu+MoS₂

Mengapa Berisi PPL?

PPL (Para-Polyphenylene): Penguat Suhu Tinggi dan Pelumas Mandiri

PPL (para-polyphenylene) adalah polimer berkinerja tinggi yang terdiri dari cincin benzena yang terhubung, menawarkan keunggulan kinerja yang unik:

① Ketahanan Suhu Tinggi yang Luar Biasa

PPL memiliki suhu dekomposisi hingga 530°C dan tidak memiliki titik leleh.

PTFE yang diisi PPL meningkatkan suhu layanan berkelanjutan dari 260°C (PTFE tidak terisi) menjadi 280°C, dengan toleransi puncak jangka pendek hingga 300°C.

② Ketahanan Korosi Kimia Tertinggi

Sampai saat ini belum ditemukan pelarut yang dapat melarutkan PPL

Tahan asam kuat (asam sulfat, asam fluorida), alkali kuat, kisaran pH 0-14

Sepenuhnya mewarisi ketahanan korosi PTFE sekaligus mendapatkan stabilitas suhu yang lebih tinggi

③ Sifat Pelumas Mandiri yang Sangat Baik

Kinerja pelumasan mandiri lebih unggul daripada MoS₂ dan grafit

Koefisien gesekan serendah 0,1-0,18, ideal untuk aplikasi pelumasan bebas oli

④ Ketahanan Radiasi Yang Baik

Di bawah iradiasi gamma Co60, mempertahankan kinerja hingga 9×10⁶ Gy

Mengapa Tidak Menggunakan PPL Murni Secara Langsung?

PPL murni bersifat keras dan rapuh, sangat sulit untuk diproses dan dibentuk sendiri, sehingga tidak praktis untuk aplikasi industri.

Dalam praktiknya, PPL digunakan sebagai pengisi penguat dalam matriks PTFE untuk membuat senyawa PPL/PTFE yang menggabungkan kemampuan proses PTFE dengan kekuatan suhu tinggi dan ketahanan aus PPL.

Efek Gabungan

PTFE berisi PPL dirancang khusus untuk aplikasi pelumasan suhu tinggi + korosif + bebas oli. Pada segel katup kimia, ring piston kompresor, bushing reaktor, dan aplikasi serupa, komponen PTFE yang diisi PPL menghasilkan 2-4 kali masa pakai PTFE murni.

Spesifikasi Teknis

Catatan: Nilai di atas adalah data laboratorium pada umumnya. Kinerja sebenarnya dapat bervariasi tergantung pada rasio pengisi, metode pemrosesan, dan kondisi aplikasi. Formulasi khusus tersedia berdasarkan permintaan.

Formulir yang Tersedia

Mengapa Memilih Tabung PTFE Berisi PPL?

1. Kinerja Suhu Tinggi yang Unggul

Pengisian PPL meningkatkan suhu layanan berkelanjutan PTFE dari 260°C menjadi 280°C, dengan toleransi puncak jangka pendek hingga 300°C, jauh melebihi PTFE berbahan perunggu+MoS₂ dan kaca. Ideal untuk uap suhu tinggi, minyak panas, dan reaksi kimia suhu tinggi.

2. Ketahanan Korosi Kimia Tertinggi

Senyawa PPL/PTFE sepenuhnya mewarisi DNA PTFE yang tahan korosi, tahan terhadap asam kuat (sulfat, hidrofluorik, nitrat), alkali kuat, dan pelarut organik pada rentang pH penuh 0-14. Ini merupakan keunggulan penting dibandingkan PTFE berisi perunggu, yang terkorosi dalam lingkungan asam dan basa.

3. Sifat Pelumas Diri Yang Sangat Baik

Kinerja pelumasan mandiri PPL melebihi MoS₂ dan grafit, dengan koefisien gesekan serendah 0,1-0,18. Ideal untuk pelumasan bebas oli atau aplikasi yang membatasi penggunaan pelumas (misalnya, food grade, ruang bersih, proses kimia yang melarang kontaminasi oli).

4. Keausan Rendah, Lembut pada Permukaan Kawin

PTFE yang diisi PPL menawarkan ketahanan aus yang sangat baik sekaligus menyebabkan keausan minimal pada permukaan kawin (batang katup, batang piston, poros). Dalam aplikasi pengepakan katup dan ring piston, ini memperpanjang umur seal dan melindungi permukaan logam.

5. Ketahanan Creep, Stabilitas Dimensi

Pengisian PPL secara signifikan mengurangi masalah aliran dingin (creep) PTFE perawan di bawah suhu tinggi dan beban berkelanjutan. Mempertahankan stabilitas dimensi jangka panjang pada segel katup suhu tinggi dan ring piston kompresor, mengurangi kebocoran dan frekuensi perawatan.

6. Ketahanan Radiasi

Tahan dosis radiasi hingga 9×10⁶ Gy tanpa penurunan kinerja, cocok untuk nuklir, ruang angkasa, dan aplikasi khusus lainnya.

Perbandingan Produk

Aturan Seleksi Cepat

Suhu tinggi (>260°C) + media korosif → Berisi PPL

Temperatur tinggi (>260°C) + tidak korosi + keausan ekstrem → Perunggu+MoS₂ (tetapi perunggu TIDAK tahan terhadap asam/basa)

Suhu sekitar + korosi kuat + tidak memerlukan pelumasan → Virgin PTFE

Suhu sekitar + abrasi + beban sedang → Berisi Kaca

Aplikasi

Kompatibilitas Kimia

✅ PTFE berisi PPL menawarkan kompatibilitas bahan kimia yang sangat baik, keunggulan penting dibandingkan PTFE berisi perunggu+MoS₂.

Media yang Cocok: Hampir semua bahan kimia, asam, basa, pelarut organik, minyak, gemuk, air, uap, hidrokarbon, dan banyak lagi.

Jaminan Kualitas

100% Resin PTFE Perawan:tidak ada penyesalan, tidak ada bahan daur ulang

Bubuk PPL Kemurnian Tinggi:penguat para-polifenilena kelas premium

Dispersi Seragam:distribusi PPL yang konsisten di seluruh matriks PTFE

Cetakan Presisi:baik proses pencetakan ekstrusi maupun kompresi

Formulasi Khusus:Rasio PPL dapat disesuaikan dengan aplikasi spesifik Anda

Ketertelusuran Penuh:sertifikat material tersedia berdasarkan permintaan

Waktu Pimpin:ukuran standar dalam stok (24-48 jam); ukuran dan formulasi khusus 5-15 hari

Pertanyaan Umum

T: Apa perbedaan antara PTFE berisi PPL dan PTFE berisi perunggu+MoS₂? Yang mana yang harus saya pilih?

J: Perbedaan utamanya adalah ketahanan terhadap bahan kimia dan suhu servis.

Aturan Seleksi Cepat:

Asam, basa, pelarut organik + suhu tinggi → Berisi PPL

Tidak ada korosi + keausan ekstrim + beban berat + pembuangan panas → Perunggu+MoS₂

Suhu tinggi (>260°C) + korosif → Hanya diisi PPL

Tabung perunggu takut akan asam dan basa; Tabung PPL tidak.

Aplikasi kimia, farmasi, tekstil, dan media korosif lainnya → pilih PPL.

Aplikasi mekanis murni beban berat dan non-korosif → pilih Bronze+MoS₂.

T: Seberapa tinggi suhu yang dapat ditahan oleh PTFE berisi PPL? Berapa banyak peningkatan dibandingkan PTFE perawan?

J: PTFE berisi PPL memiliki rentang suhu layanan berkelanjutan -200℃ hingga +280℃, dengan toleransi puncak jangka pendek hingga 300℃.

Sebagai perbandingan:

Suhu layanan berkelanjutan Virgin PTFE: 260℃

Suhu servis berkelanjutan PTFE yang diisi PPL: 280℃ (peningkatan sekitar 20℃)

Peningkatan suhu ini sangat penting untuk katup, kompresor, dan reaktor bersuhu tinggi. Di atas 260℃, PTFE murni mulai melunak dan merambat, menyebabkan kegagalan segel dan kebocoran, sementara PTFE berisi PPL tetap stabil secara dimensi.

T: Bagaimana kinerja gesekan dan pelumasan mandiri PTFE yang diisi PPL? Apakah memerlukan pelumasan eksternal?

A: PTFE berisi PPL memiliki koefisien gesekan 0,1-0,18, kinerja pelumasannya lebih unggul daripada MoS₂ dan grafit.

Tidak diperlukan pelumasan eksternal, inilah alasan utama PTFE berisi PPL banyak digunakan dalam kemasan katup dan ring piston kompresor:

Menghilangkan kontaminasi pelumas pada media proses (penting dalam industri kimia, farmasi, dan makanan)

Mengurangi biaya pemeliharaan dan waktu henti produksi

Pada suhu tinggi di mana pelumas mungkin rusak atau terkarbonisasi, pelumasan mandiri PPL tetap stabil pada suhu 300°C

T: Apakah ketahanan kimia PTFE yang diisi PPL benar-benar kuat? Apakah ada media yang tidak dapat ditanganinya?

J: Ketahanan kimia PTFE yang diisi PPL memang luar biasa. Baik PPL dan PTFE menawarkan ketahanan korosi yang sangat baik, material komposit mencakup kisaran pH penuh 0-14.

Asam kuat: Sulfur, nitrat, hidroklorik, hidrofluorik, semuanya resisten

Alkali yang kuat: Natrium hidroksida, kalium hidroksida, tahan

Pelarut organik: Sampai saat ini belum ditemukan pelarut yang dapat melarutkan PPL

Pengecualian penting yang perlu diperhatikan:

Logam alkali cair (misalnya natrium, kalium) dan unsur fluor dapat menyerang PTFE pada suhu tinggi

Ketahanan korosi spesifik bergantung pada konsentrasi dan suhu, konsultasikan dengan tim teknis kami untuk kondisi aplikasi spesifik Anda

Q: Apakah PPL murni sama dengan PTFE isi PPL? Mengapa tidak menggunakan PPL murni saja?

J: Tidak, keduanya berbeda — ini adalah kesalahpahaman umum.

PPL murni (para-polifenilen):

Suhu dekomposisi 530°C, stabilitas termal yang sangat baik

Tapi keras dan rapuh; sangat sulit untuk diproses dan dibentuk sendiri

Tidak ada nilai praktis sebagai bahan penyegel yang berdiri sendiri

PTFE Berisi PPL:

Menggunakan PTFE sebagai matriks, diperkuat dengan bubuk PPL

Mempertahankan kemampuan proses dan fleksibilitas PTFE

Mendapatkan kekuatan PPL pada suhu tinggi, ketahanan aus, dan ketahanan mulur

Ini adalah bentuk material yang praktis secara industri

Anggap saja seperti ini: PPL murni seperti "keramik yang keras dan rapuh" — tidak dapat langsung dibuat menjadi segel. PTFE yang diisi PPL seperti "beton bertulang": menggabungkan ketahanan korosi dan kemampuan proses PTFE dengan kekuatan suhu tinggi dan ketahanan aus PPL.

T: Apa batasan utama tabung PTFE berisi PPL?

A:

Suhu: Terus menerus -200°C hingga 280°C, puncak 300°C, di luar rentang ini, evaluasi material lain (logam, keramik)

Kapasitas Beban: Lebih unggul dari PTFE murni, namun kalah dengan PTFE berisi perunggu, untuk aplikasi beban berat mekanis murni (non-korosif), perunggu+MoS₂ mungkin merupakan pilihan yang lebih baik

Konduktivitas Termal: Lebih rendah dari yang diisi perunggu, untuk aplikasi berkecepatan sangat tinggi yang memerlukan pembuangan panas maksimum, perunggu+MoS₂ lebih cocok

Biaya: Lebih tinggi dari PTFE berisi kaca dan PTFE perawan. Namun, dalam aplikasi korosif suhu tinggi, masa pakai lebih lama dan pengurangan pemeliharaan menghasilkan total biaya kepemilikan (TCO) yang jauh lebih rendah.

Aturan Keputusan Cepat:

Membutuhkan suhu tinggi + ketahanan terhadap korosi + pelumasan mandiri → PPL adalah pilihan terbaik Anda.

Membutuhkan ketahanan aus yang ekstrem + beban berat + pembuangan panas tanpa korosi → Perunggu+MoS₂ lebih unggul.
