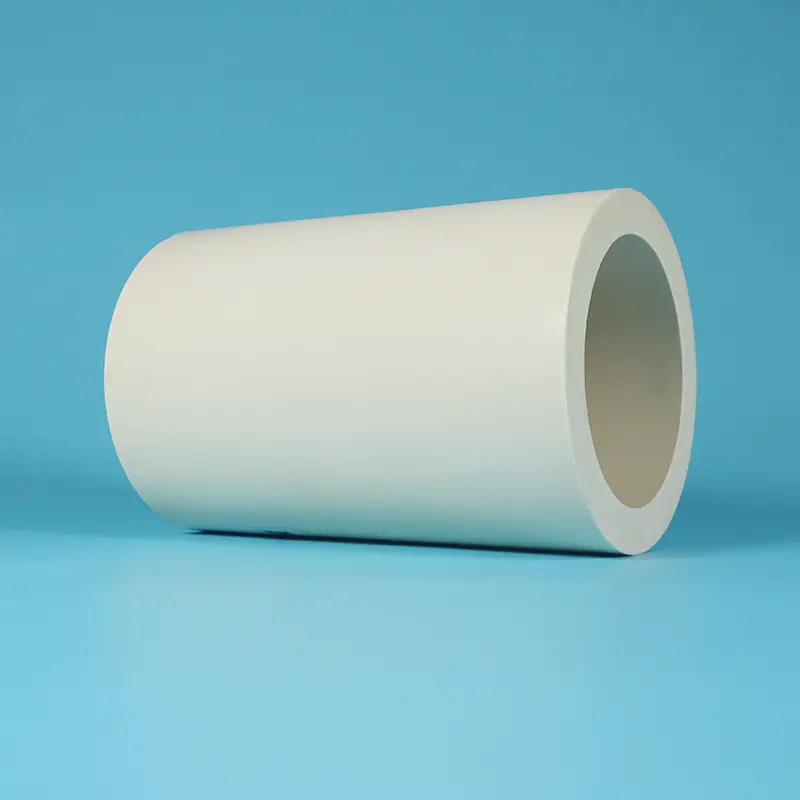

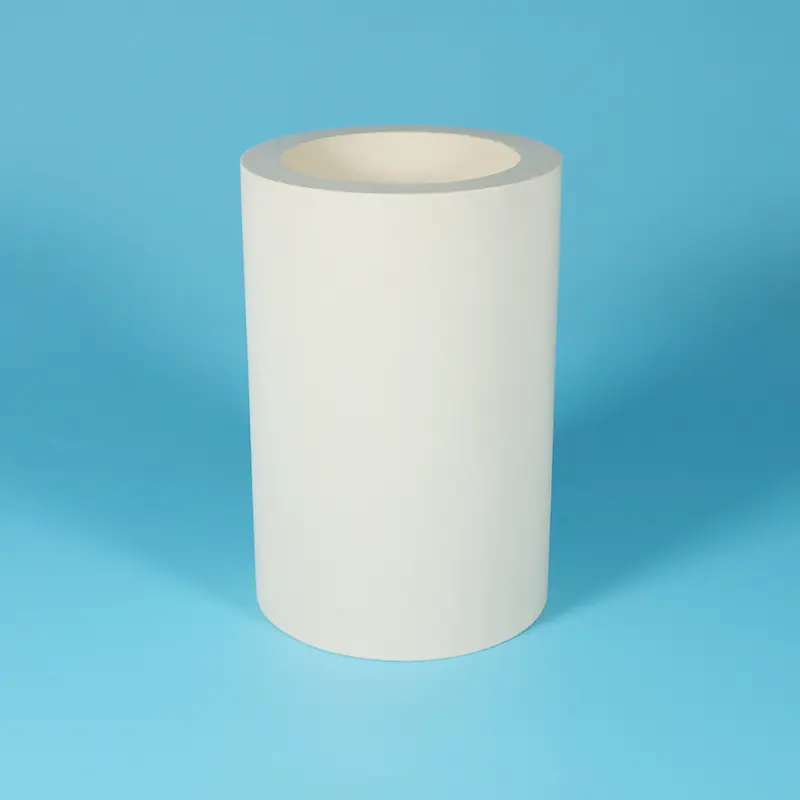

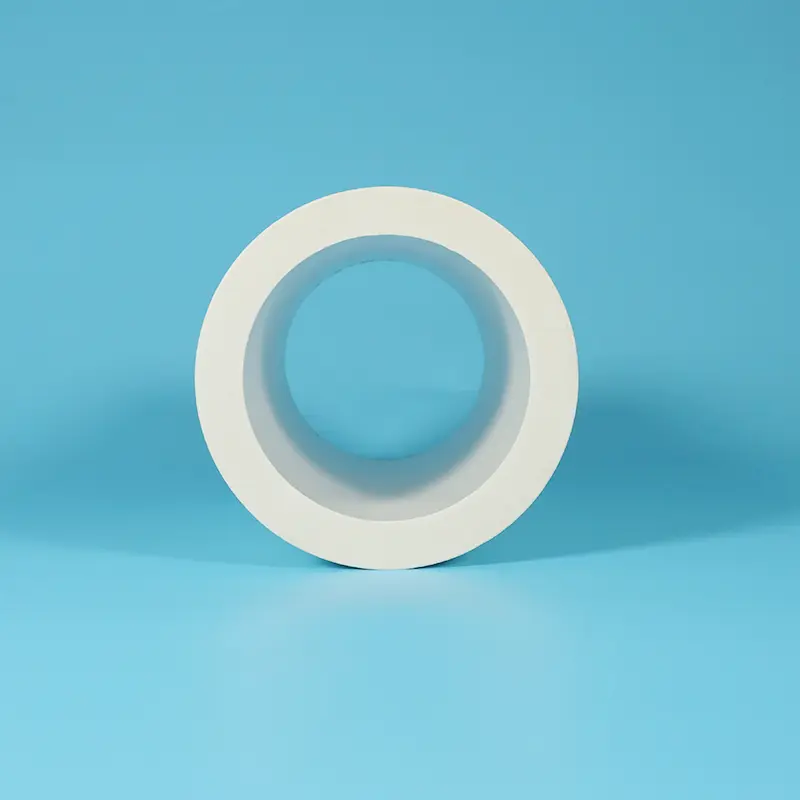

Tabung Komposit PTFE Berlapis MENGINTIP

Tabung komposit PTFE berlapis PEEK adalah tabung PTFE sebagai matriks luar dengan lapisan PEEK (Polyether Ether Ketone) yang diikat ke dinding bagian dalam. Sebagai pabrik profesional di China, Taifno dapat menawarkan produk ini.

PEEK adalah plastik rekayasa termoplastik semi-kristal dengan suhu transisi gelas 143°C, titik leleh 343°C, dan suhu layanan berkelanjutan hingga 250°C. Ia menawarkan ketahanan hidrolisis yang luar biasa (tahan terhadap uap bertekanan tinggi 300°C), ketahanan terhadap bahan kimia (hanya larut dalam asam sulfat pekat), ketahanan aus yang sangat baik, dan koefisien gesekan yang sangat rendah.

Lapisan PEEK langsung bersentuhan dengan media yang disalurkan, memberikan ketahanan aus dan fungsionalitas gesekan rendah; lapisan luar PTFE melindungi terhadap lingkungan kimia eksternal, menawarkan perlindungan korosi secara keseluruhan.

Spesifikasi: Kepadatan keseluruhan 2,0-2,2 g/cm³, kekerasan liner PEEK Shore D 85-90, suhu servis kontinu -100°C hingga +250°C, koefisien gesekan PEEK 0,15-0,35 (melumasi sendiri), ketahanan terhadap bahan kimia hampir di semua media (kecuali asam sulfat pekat).

Cara memilih:

Tabung PTFE Berisi PPL → Bahan modifikasi homogen, suhu tinggi + ketahanan korosi + pelumasan sendiri

Tabung komposit PTFE berlapis MENGINTIP → Struktur komposit, lapisan dalam untuk ketahanan aus dan gesekan rendah + lapisan luar untuk ketahanan terhadap bahan kimia

Aturan pemilihan: Media dengan tingkat keausan tinggi atau gesekan sangat rendah di dalam tabung + paparan korosi kimia di luar tabung → Tabung komposit PTFE berlapis PEEK

Desain Struktur Komposit

MENGINTIP Liner

Lapisan Kontak Cairan Tahan Aus, Gesekan Rendah, dan Berkapasitas Tinggi

PEEK (Polyether Ether Ketone) adalah plastik rekayasa termoplastik semi-kristal yang terkenal karena kombinasi sifat-sifatnya yang luar biasa:

① Koefisien Gesekan Sangat Rendah

Koefisien gesekan serendah 0,15-0,35 (dalam kondisi pelumasan sendiri)

Unggul dibandingkan sebagian besar plastik rekayasa, mendekati kinerja pelumasan PTFE

Ideal untuk transfer fluida berkecepatan tinggi dan geser tinggi, mengurangi penurunan tekanan dan kehilangan energi

② Ketahanan Aus Yang Sangat Baik

Ketahanan aus jauh lebih unggul dibandingkan PTFE dan PPL

Mempertahankan ketahanan aus yang luar biasa bahkan dalam media berkecepatan tinggi yang mengandung partikel padat

Secara signifikan memperpanjang masa pakai tabung, mengurangi kebocoran keausan yang disebabkan oleh erosi partikel

③ Kapasitas Beban Tinggi

Kekuatan tarik 90-100 MPa (jauh melebihi PTFE yang 20-30 MPa)

Kuat lentur 165 MPa, modulus lentur 4,1 GPa

Tahan benturan cairan bertekanan tinggi tanpa deformasi, cocok untuk sistem hidrolik dan transfer cairan bertekanan tinggi

④ Ketahanan Suhu Tinggi Yang Sangat Baik

Suhu transisi gelas 143°C

Titik lebur 343°C

Suhu layanan berkelanjutan hingga 250°C (sebanding dengan 260°C PTFE)

Ketahanan hidrolisis yang luar biasa, tahan terhadap uap bertekanan tinggi 300°C tanpa degradasi

⑤ Ketahanan Kimia yang Luar Biasa

Hanya larut dalam asam sulfat pekat

Tahan terhadap asam kuat (asam sulfat encer, asam klorida, asam nitrat), alkali kuat, pelarut organik, minyak, dan hidrokarbon

Dikombinasikan dengan perlindungan korosi lapisan luar PTFE, pertahanan penghalang ganda

Lapisan Luar PTFE

Penghalang Kimia dan Lapisan Anti Lengket

Lapisan luar PTFE menyediakan:

Ketahanan korosi kimia yang unggul: pH 0-14, tahan terhadap hampir semua bahan kimia

Sifat anti lengket: mencegah adhesi kontaminan eksternal, mudah dibersihkan

Isolasi listrik: sifat dielektrik yang sangat baik

Melindungi liner PEEK dari serangan kimia eksternal

Efek Sinergis dari Struktur Komposit

Struktur komposit "bagian dalam yang kuat, bagian luar yang tahan" ini mengatasi keterbatasan kinerja material tunggal:

Kapasitas tekanan tabung PTFE tidak mencukupi → PEEK liner memberikan kekuatan struktural

MENGINTIP tabung memiliki ketahanan kimia yang lebih rendah terhadap PTFE → Lapisan luar PTFE menyediakan isolasi korosi

Dinding bagian dalam Virgin PTFE rentan terhadap erosi partikel → PEEK liner tahan terhadap keausan dan erosi

Spesifikasi Teknis

Kinerja Tabung Secara Keseluruhan

MENGINTIP Performa Liner

Kinerja Lapisan Luar PTFE

Catatan: Nilai di atas adalah data laboratorium pada umumnya. Kinerja sebenarnya dapat bervariasi tergantung pada rasio ketebalan lapisan, proses komposit, dan kondisi aplikasi. Rasio ketebalan liner khusus tersedia berdasarkan permintaan.

Formulir yang Tersedia

Mengapa Memilih Tabung Komposit PTFE Berlapis MENGINTIP?

1. Gesekan Dinding Bagian Dalam Sangat Rendah

Koefisien gesekan PEEK liner serendah 0,15-0,35 (melumasi sendiri), jauh lebih rendah daripada dinding bagian dalam tabung logam. Saat menyampaikan media dengan viskositas tinggi atau kecepatan tinggi, penurunan tekanan berkurang secara signifikan, dan konsumsi energi pemompaan berkurang. Ideal untuk transfer cairan jarak jauh dan perpipaan kimia halus.

2. Ketahanan Aus Dinding Bagian Dalam Sangat Tinggi

Dalam menyalurkan media abrasif yang mengandung partikel padat, bubur, katalis, dan bahan serupa, dinding bagian dalam tabung PTFE perawan mudah aus karena erosi, yang menyebabkan kebocoran dan seringnya penggantian. Ketahanan aus PEEK liner jauh lebih unggul dibandingkan PTFE, sehingga secara signifikan memperpanjang masa pakai tabung dan mengurangi frekuensi perawatan dan penggantian.

3. Lapisan Luar PTFE Memberikan Perlindungan Kimia Lengkap

Lapisan luar PTFE tahan terhadap asam kuat, alkali kuat, dan pelarut organik, cakupan pH penuh 0-14. Bahkan ketika bagian luar tabung terkena lingkungan kimia korosif (seperti kabut asam atau percikan bahan kimia), lapisan luar PTFE memberikan perlindungan yang efektif, melindungi lapisan PEEK dari serangan eksternal.

Ini juga mencegah kotoran eksternal meresap dan mengkontaminasi media internal.

4. Kinerja Anti-Permeasi

MENGINTIP menawarkan sifat anti-permeasi yang sangat baik, secara efektif memblokir permeasi gas dan cairan. Dikombinasikan dengan permeabilitas lapisan luar PTFE yang rendah, kinerja anti-permeasi tabung komposit secara keseluruhan melebihi tabung PTFE murni. Ideal untuk media dengan kemurnian tinggi, bahan kimia yang mudah menguap, dan transfer gas.

5. Stabilitas Suhu Tinggi dan Tekanan Tinggi

Lapisan PEEK tahan terhadap suhu servis terus menerus 250°C dan benturan tekanan tinggi, sedangkan lapisan luar PTFE tahan terhadap suhu 260°C. Tabung komposit tahan terhadap deformasi, delaminasi, dan pengelupasan pada kondisi suhu tinggi dan tekanan tinggi, jauh melampaui batasan mulur dan tekanan pada tabung PTFE murni.

6. Permukaan Bagian Dalam Halus

Permukaan PEEK liner yang halus menahan adhesi media, sehingga meningkatkan efisiensi CIP (Clean-in-Place) dan SIP (Sterilize-in-Place).

Cocok untuk farmasi, makanan, bahan kimia dengan kemurnian tinggi, dan industri lainnya dengan persyaratan kebersihan yang ketat.

Tabung Komposit PTFE Berlapis MENGINTIP vs. Tabung Berbasis PTFE Lainnya

Aturan Seleksi Cepat:

Media yang sarat partikel atau berkecepatan tinggi di dalam + korosi kimia di luar + diperlukan dinding bagian dalam dengan gesekan rendah → MENGINTIP Tabung Komposit PTFE Berjajar

Media bebas partikel di dalam + hanya tahan korosi → Tabung PTFE perawan (biaya lebih rendah)

Segel/bantalan (bukan tabung) + suhu tinggi + korosi → Tabung Berisi PPL

Segel mekanis (bukan tabung) + beban berat + tidak korosi → Tabung Berisi Perunggu+MoS₂

Aplikasi

Kompatibilitas Kimia

Kompatibilitas Bahan Kimia PEEK Liner

Kompatibilitas Kimia Lapisan Luar PTFE

Kesimpulan Keseluruhan

Kompatibilitas kimia dari tabung komposit PTFE berlapis PEEK mencakup sebagian besar media industri. Satu-satunya pengecualian yang signifikan adalah asam sulfat pekat (PEEK tidak tahan), jika transfer asam sulfat pekat diperlukan, pertimbangkan tabung PTFE murni atau tabung berisi PPL.

Untuk lingkungan eksternal, lapisan luar PTFE menahan hampir semua korosi kimia, sehingga tabung komposit dapat langsung terkubur di bawah tanah atau terkena lingkungan percikan bahan kimia.

Jaminan Kualitas

100% PTFE Perawan dan Resin MENGINTIP:tidak ada bahan daur ulang, tidak ada penyesalan

Liner MENGINTIP Berkualitas Tinggi:tersedia bahan baku MENGINTIP bermutu tinggi yang diimpor atau dalam negeri

Proses Komposit Tingkat Lanjut:ikatan yang kuat antara liner dan lapisan luar — tidak ada delaminasi, tidak terkelupas

Ketebalan Liner yang Dapat Disesuaikan:disesuaikan dengan kebutuhan tekanan, keausan, dan biaya

Ketertelusuran Penuh:sertifikat material tersedia berdasarkan permintaan

Kontrol Dimensi Presisi:toleransi ID/OD yang ketat memastikan kompatibilitas instalasi

Waktu Pimpin:ukuran standar dalam stok (48-72 jam); ukuran khusus 7-15 hari

Pertanyaan Umum

T: Apa perbedaan antara tabung komposit PTFE berlapis PEEK dan tabung PTFE berisi PPL? Yang mana yang harus saya pilih?

J: Perbedaan utamanya adalah bentuk produk dan skenario aplikasi.

Aturan Seleksi Cepat:

Menyampaikan media yang mengandung partikel, slurry, cairan berkecepatan tinggi melalui pipa → MENGINTIP Tabung Komposit Berjajar

Segel katup, cincin piston, cincin pemandu (bukan perpipaan) → Tabung Berisi PPL (kemampuan suhu lebih tinggi)

Keausan yang sangat tinggi di dalam tabung + korosi kimia di luar → MENGINTIP Tabung Komposit Berjajar

Intinya: Tabung komposit berlapis PEEK dirancang untuk "perpipaan", yang secara khusus mengatasi masalah keausan dan gesekan dinding bagian dalam dalam transfer cairan.

Tabung berisi PPL dirancang untuk "segel", yang secara khusus menangani aplikasi penyegelan dan pelumasan mandiri bersuhu tinggi + korosif.

T: Tekanan apa yang dapat ditahan oleh tabung komposit PTFE berlapis PEEK? Apakah akan mengelupas atau mengelupas?

A: Kapasitas tekanan tabung komposit PTFE berlapis PEEK bergantung pada ketebalan lapisan dan kualitas proses komposit.

Spesifikasi standar: Tahan perpindahan fluida bertekanan sedang hingga tinggi (tekanan pastinya bergantung pada diameter, ketebalan dinding, dan ketebalan lapisan, hubungi kami dengan parameter pengoperasian Anda untuk evaluasi)

Desain anti-delaminasi: Kami menggunakan proses komposit khusus yang menciptakan ikatan kimia dan interlocking mekanis pada antarmuka PEEK/PTFE, kekuatan ikatan jauh melebihi laminasi fisik biasa

Pencocokan ekspansi termal: PEEK dan PTFE memiliki koefisien ekspansi termal yang sebanding (PEEK ~4.7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), meminimalkan risiko delaminasi dari ekspansi termal diferensial di seluruh rentang suhu

Rentang pengoperasian yang direkomendasikan: Tidak ada delaminasi atau pengelupasan dalam kondisi normal dalam suhu -100°C hingga +250°C layanan berkelanjutan

Rekomendasi: Untuk kondisi siklus termal yang sangat bertekanan tinggi atau parah, harap berikan parameter terperinci, tim kami dapat melakukan evaluasi khusus dan pengoptimalan proses.

T: Seberapa tebal lapisan PEEKnya? Apakah liner yang lebih tebal selalu lebih baik?

A: Ketebalan liner PEEK biasanya berkisar antara 0,5-3,0 mm. Ketebalan optimal bergantung pada faktor-faktor berikut:

Filosofi desain: Tabung komposit bukan "semakin tebal, semakin baik." Ketebalan lapisan yang berlebihan meningkatkan kekakuan dinding, mengurangi fleksibilitas, dan meningkatkan biaya (PEEK jauh lebih mahal dibandingkan PTFE).

Struktur komposit bertujuan untuk "kombinasi optimal sifat material dalam dan luar", lapisan hanya perlu memenuhi persyaratan ketahanan aus dan gesekan rendah, sedangkan lapisan luar memberikan dukungan struktural dan perlindungan kimia.

Faktor penentu ketebalan:

Kekasaran media (konsentrasi partikel, kecepatan aliran)

Tekanan operasi sistem

Diameter tabung

Persyaratan suhu

Rekomendasi: Berikan kondisi pengoperasian spesifik Anda (jenis media, konten partikel, kecepatan aliran, tekanan, suhu), tim kami akan merekomendasikan solusi ketebalan lapisan yang optimal untuk memenuhi persyaratan kinerja sekaligus membantu mengendalikan biaya.

T: Berapa koefisien gesekan dinding bagian dalam tabung komposit berlapis MENGINTIP? Berapa penurunan tekanan yang dapat dikurangi?

J: Peek liner memiliki koefisien gesekan 0,15-0,35 (dalam kondisi pelumasan sendiri).

Perbandingan penurunan tekanan (perkiraan teknik):

Pada diameter dan kecepatan aliran yang sama, koefisien ketahanan gesekan liner PEEK secara signifikan lebih rendah daripada tabung baja tahan karat dan baja karbon (koefisien gesekan baja sekitar 0,5-0,8)

Dibandingkan dengan tabung PTFE perawan (koefisien gesekan 0,04-0,10), liner PEEK memiliki koefisien gesekan yang sedikit lebih tinggi, namun keunggulan PEEK terletak pada ketahanan aus dan kapasitas tekanan, dalam transfer media dengan keausan tinggi, dinding tabung PTFE dengan cepat mengembangkan alur dari erosi, kekasaran permukaan meningkat secara dramatis, dan penurunan tekanan aktual meningkat dengan cepat. PEEK liner mempertahankan permukaan halus dalam jangka panjang, memberikan penurunan tekanan yang lebih stabil dan lebih rendah sepanjang siklus hidup

Rekomendasi: Untuk transfer jarak jauh atau aplikasi kecepatan tinggi, keunggulan penurunan tekanan jangka panjang PEEK liner sangat signifikan — sehingga mengurangi biaya energi pemompaan secara substansial.

T: Dapatkah tabung komposit berlapis PEEK digunakan untuk transfer asam sulfat pekat?

J: ❌ Tidak.

MENGINTIP hanya larut dalam asam sulfat pekat, ia akan cepat larut dan gagal dalam lingkungan asam sulfat pekat. Meskipun lapisan luar PTFE tahan terhadap asam sulfat pekat, lapisan PEEK langsung bersentuhan dengan media dan tidak dapat menahan korosi asam sulfat pekat.

Alternatif:

Transfer asam sulfat pekat → Pilih Tabung PTFE Perawan (PTFE murni tahan terhadap asam sulfat pekat)

Atau pilih Tabung PTFE Berisi PPL (PPL dan PTFE tahan terhadap asam sulfat pekat)

Media lain:Selain asam sulfat pekat, PEEK liner tahan terhadap asam sulfat encer, asam klorida, asam nitrat, alkali kuat, pelarut organik, minyak, hidrokarbon, uap suhu tinggi, dan banyak lagi.

Q: Apa keterbatasan utama dari tabung komposit PTFE yang dilapisi PEEK?

A:

Batas suhu: Layanan berkelanjutan 250°C, lebih rendah dari tabung berisi PPL 260°C. Untuk persyaratan suhu yang lebih tinggi, pertimbangkan tabung berisi PPL

Ketidakcocokan asam sulfat pekat: MENGINTIP larut dalam asam sulfat pekat, untuk transfer asam sulfat pekat, pilih tabung PTFE murni atau tabung berisi PPL

Biaya: Bahan baku PEEK mahal, membuat tabung komposit lebih mahal dibandingkan tabung PTFE murni dan tabung berisi PPL.

Namun, dalam aplikasi dengan tingkat keausan tinggi + korosi tinggi, masa pakai yang jauh lebih lama dibandingkan dengan tabung PTFE murni menghasilkan total biaya kepemilikan (TCO) yang jauh lebih rendah.

Koefisien gesekan sedikit lebih tinggi dibandingkan PTFE: Untuk aplikasi gesekan sangat rendah (seperti pipa instrumen presisi) tanpa keausan, tabung PTFE murni mungkin lebih cocok

Aturan Keputusan Cepat:

Membutuhkan ketahanan aus + gesekan rendah + ketahanan korosi untuk pipa transfer fluida → Tabung komposit berlapis PEEK adalah solusi optimal.

Segel statis atau pipa non-aus → tabung PTFE perawan lebih hemat biaya.

Suhu sangat tinggi (>250°C) + aplikasi korosi → Tabung berisi PPL lebih cocok.
