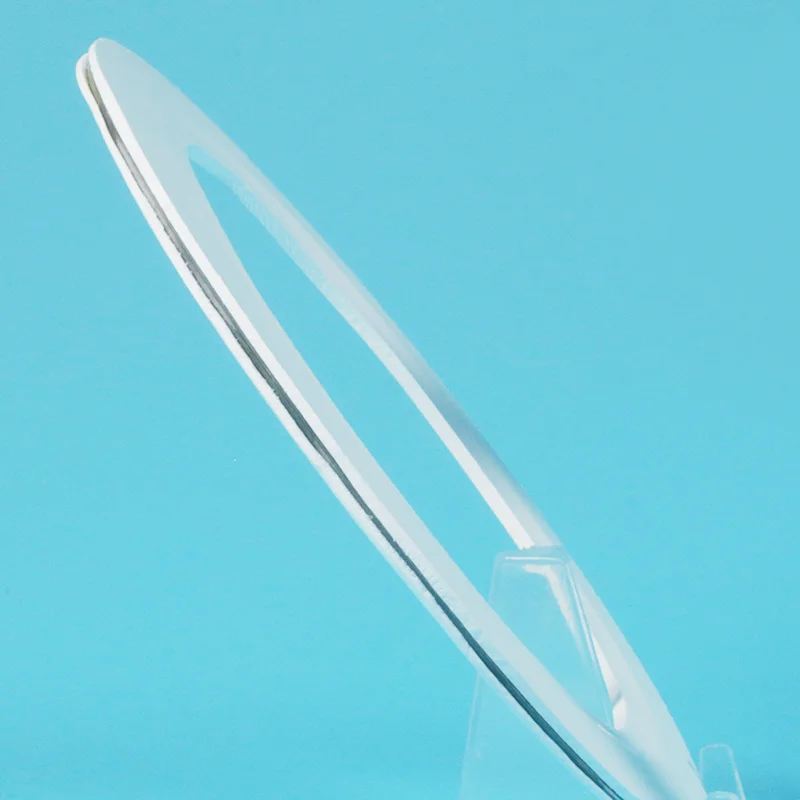

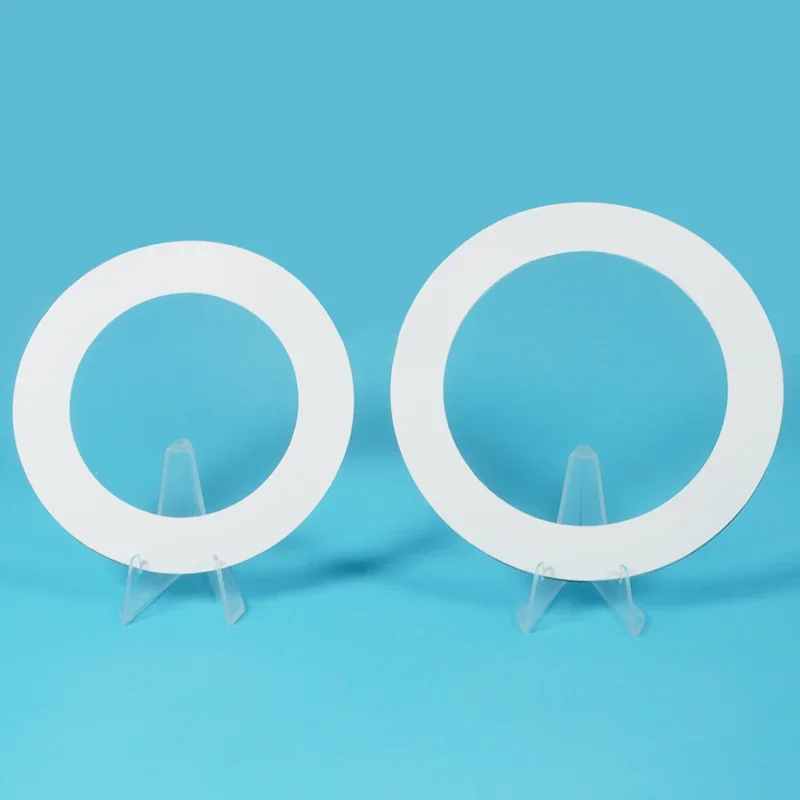

Gasket PTFE Berlapis Logam yang Diperluas

Gasket PTFE standar mungkin kurang memiliki kekuatan mekanik yang memadai di bawah tekanan tinggi, sedangkan gasket karet dapat rusak di media kimia yang agresif. Gasket amplop PTFE tradisional dengan lapisan jaket longgar juga dapat terlipat, terkena pengisi, atau kerusakan pemasangan.

Gasket PTFE berbalut logam yang diperluas mengatasi keterbatasan ini dengan inti baja tahan karat bergelombang yang dienkapsulasi sepenuhnya oleh PTFE yang diperluas (ePTFE), menciptakan struktur satu bagian yang terikat tanpa pengisi yang terbuka.

Inti baja tahan karat memberikan ketahanan terhadap ledakan, dukungan struktural, dan pemulihan pegas, sedangkan lapisan PTFE yang diperluas memberikan ketahanan kimia yang sangat baik dan kompresibilitas tinggi untuk menutup flensa yang tidak rata atau sensitif dengan torsi baut yang rendah.

Dengan kinerja dari -196°C hingga +200°C, kemampuan tekanan hingga 210 bar, dan ketahanan terhadap bahan kimia pH 0–14, produk ini dirancang untuk aplikasi penyegelan kimia bertekanan tinggi, siklus termal, dan menuntut.

Bagaimana Gasket PTFE Berlapis Logam Didesain untuk Penyegelan yang Andal?

Gasket PTFE Berlapis Logam yang Diperluas menggabungkan inti penguat baja tahan karat bergelombang dengan lapisan luar PTFE (ePTFE) yang diperluas dan direkatkan sepenuhnya. Desain komposit ini mengintegrasikan kekuatan mekanik logam dengan fleksibilitas dan ketahanan kimia ePTFE, memberikan kinerja penyegelan yang stabil dalam aplikasi yang menuntut.

Struktur penyegelan meliputi:

1. Inti Baja Tahan Karat Bergelombang: Sisipan logam internal berfungsi sebagai lapisan penguat, memberikan pemulihan pegas, ketahanan ledakan, dan stabilitas struktural selama operasi tekanan tinggi dan siklus tekanan.

2. Jaket PTFE yang Diperluas: Lapisan PTFE berpori mikro yang lembut menyesuaikan dengan permukaan flensa yang tidak rata dan mempertahankan kinerja penyegelan di bawah beban baut yang rendah, sehingga cocok untuk sistem flensa berlapis kaca, plastik, dan sensitif lainnya.

3. Konstruksi Satu Bagian Berikat: Tidak seperti gasket amplop tradisional dengan lapisan PTFE terpisah yang dapat bergeser atau terlipat selama pemasangan, jaket ePTFE terikat secara permanen pada inti logam. Hal ini mencegah pengisi terbuka, kerusakan pemasangan, dan kegagalan penyegelan.

Mengapa Memilih Gasket PTFE Berlapis Logam yang Diperluas?

Gasket PTFE Berlapis Logam yang Diperluas dirancang untuk mengatasi keterbatasan bahan penyegel konvensional dengan menggabungkan fleksibilitas ePTFE dengan tulangan baja tahan karat.

1. Keandalan Tekanan Tinggi

Tidak seperti material PTFE standar yang dapat merayap atau terekstrusi di bawah tekanan, inti logam internal memberikan dukungan struktural dan ketahanan terhadap ledakan untuk stabilitas penyegelan jangka panjang.

2. Ketahanan Kimia Unggul

Lapisan luar ePTFE bersifat inert secara kimia dan memberikan ketahanan universal pada media pH 0–14, menghindari masalah degradasi yang biasa ditemukan pada gasket karet.

3. Perlindungan untuk Flensa Rapuh

Lapisan ePTFE yang dapat dikompresi menyegel secara efektif pada beban baut yang lebih rendah, mengurangi tekanan pada permukaan flensa berlapis kaca, plastik, dan sensitif lainnya.

4. Performa Stabil Selama Bersepeda Termal

Inti baja tahan karat bergelombang memberikan pemulihan pegas, membantu mempertahankan kekuatan penyegelan selama fluktuasi suhu dan siklus pengoperasian berulang.

5. Konstruksi Satu Bagian yang Andal

Struktur terikat menghilangkan lapisan PTFE yang longgar, pengisi terbuka, dan kegagalan terkait pemasangan yang ditemukan pada desain paking amplop tradisional.

Panduan Perbandingan & Seleksi

ePTFE Berjaket Logam vs Jenis Gasket Lainnya

Panduan Seleksi Cepat

Aplikasi Utama

Aplikasi Dunia Nyata

Studi Kasus 1: Reaktor Berlapis Kaca — Menghilangkan Kerusakan dan Kebocoran Flange

Tantangan: Sebuah pabrik kimia menggunakan gasket PTFE yang kaku pada penutup reaktor baja berlapis kaca. Torsi yang tinggi memerlukan retakan pada lapisan kaca, menyebabkan biaya perbaikan dan risiko kontaminasi sebesar $15.000/tahun. Gasket amplop tradisional memiliki daun PTFE longgar yang terlipat ke belakang selama pemasangan, sehingga pengisi terkena serangan asam dan menyebabkan kebocoran setelah 3-6 bulan.

Solusi: Gasket PTFE Berlapis Logam Terpasang dengan inti baja tahan karat bergelombang. Konstruksi berikat menghilangkan daun-daun lepas. Jaket ePTFE disegel pada torsi rendah.

Hasilnya: Tidak ada kerusakan pada lapisan kaca. Segel sempurna dengan torsi lebih rendah. Pemasangannya andal, tidak ada daun yang terlipat. Tidak ada kebocoran selama 3 tahun. Menghilangkan biaya perbaikan kaca sebesar $15.000/tahun.

Studi Kasus 2: Pabrik Kimia - Mengatasi Masalah Korosi Lapisan

Tantangan: Pabrik pengolahan bahan kimia yang menangani asam kuat mengalami kegagalan paking akibat perembesan melalui paking selubung PTFE tradisional. Pengisi di dalam selubung secara perlahan diserang oleh media yang menembus PTFE, menyebabkan hilangnya ketebalan dan hilangnya beban baut.

Solusi: Diganti dengan Gasket PTFE Berlapis Logam yang Diperluas dengan cincin pengisi ePTFE yang inert secara kimia dan konstruksi terikat, tanpa lapisan perekat, tidak ada jalur korosi.

Hasil: Kelembaman kimia total tercapai. Media apa pun yang menembus selubung tidak lagi menyebabkan kegagalan — semua komponen internal bersifat inert secara kimia. Umur paking diperpanjang dari 6 bulan hingga 3+ tahun.

Studi Kasus 3: Flensa Berlapis Kaca Diameter Besar — ​​Tidak Ada Kegagalan Pemasangan

Tantangan: Sebuah pabrik farmasi memerlukan gasket untuk flensa berlapis kaca berukuran 48". Gasket envelope tradisional sulit dipasang, daun PTFE akan terlipat ke belakang, menyebabkan kebocoran, gangguan produksi, dan masalah keselamatan. Pemasangan memerlukan waktu berjam-jam untuk setiap gasket karena diperlukan penyelarasan yang cermat.

Solusi: Gasket berjaket logam ePTFE berikat dengan inti baja tahan karat. Tidak ada daun lepas, pemasangan sederhana.

Hasilnya: Waktu pemasangan berkurang dari 2 jam menjadi 30 menit per flensa. Tidak ada kebocoran setelah 18 bulan. Tidak ada kesalahan instalasi. Tidak diperlukan penggantian.

Catatan: Hasil kasus sebenarnya berbeda-beda tergantung kondisi aplikasi. Hubungi kami untuk rekomendasi khusus aplikasi.

Spesifikasi Teknis

Properti Gasket Berjaket Logam ePTFE

Pilihan Bahan Inti

Desain Inti

Sisipan logam bergelombang: Memberikan pegas kembali, ketahanan terhadap ledakan, dan integritas struktural

Terbungkus sepenuhnya: Inti logam sepenuhnya terlindungi dari serangan kimia — baik ID maupun OD

Konstruksi mulus: Tidak ada tepian yang terbuka, tidak ada jalur korosi atau perembesan

Jaminan Kualitas

100% Virgin ePTFE Resin — tanpa penggilingan ulang, tanpa bahan daur ulang. Kualitas yang konsisten.

Konstruksi Berikat — Tidak ada perekat antar lapisan. Tidak ada daun yang lepas. Integritas paking satu bagian.

Ketertelusuran Penuh — Setiap batch dapat dilacak. Sertifikat material berdasarkan permintaan.

Inti Logam Bergelombang — Sisipan baja tahan karat yang dibentuk secara presisi menghasilkan pegas yang konsisten.

Tersedia Kelas Sesuai FDA — Virgin ePTFE memenuhi FDA 21 CFR 177.1550.

Ukuran Khusus — Berapa pun diameternya, berapa pun ketebalannya — dibuat sesuai spesifikasi flensa Anda.

Pertanyaan Umum

T: Kapan saya harus menggunakan Gasket PTFE Berlapis Logam yang Diperluas?

J: Gunakan ketika PTFE standar merayap atau meledak di bawah tekanan, karet terdegradasi oleh bahan kimia, atau gasket amplop tradisional bocor pada jahitannya karena daun PTFE yang longgar terlipat ke belakang selama pemasangan.

Terbaik untuk: Flensa baja berlapis kaca, tekanan tinggi, siklus termal, bahan kimia agresif, dan permukaan rapuh yang memerlukan torsi rendah.

Perbedaan utama dari gasket amplop tradisional:

Konstruksi terikat: tidak ada daun PTFE lepas yang dapat dilipat kembali.

ID dan OD yang mulus: tidak ada jalur korosi atau perembesan.

T: Berapa biayanya dan berapa lama waktunya?

J: Biaya tergantung pada diameter, ketebalan, bahan inti (304/316 SS vs Hastelloy/Inconel), dan kuantitas.

Tampilan total biaya: Lebih tinggi di muka dibandingkan PTFE standar. Namun satu paking yang tahan 3-5 tahun menghilangkan banyak penggantian, waktu henti, dan biaya perbaikan kaca. Selama 3 tahun, total biaya lebih rendah dibandingkan standar PTFE yang diganti setiap 6-12 bulan.

Waktu tunggu:

Ukuran khusus: 7-15 hari.

Pengiriman: udara 5-10 hari, laut 15-30 hari.

T: Apa saja batasannya — dan kesalahan paling umum?

A: Suhu: -196°C hingga +200°C.

Tekanan: hingga 210 bar.

Kimia: pH 0-14, universal.

Tiga kesalahan umum:

(1) Pengetatan berlebih: seal dengan torsi lebih rendah dibandingkan PTFE standar; pengencangan yang berlebihan akan merusak jaket ePTFE.

(2) Merusak jaket PTFE: ePTFE lembut; tangani dengan hati-hati.

(3) Kesalahan terhadap gasket amplop tradisional: ini adalah konstruksi satu bagian yang direkatkan. Tidak ada daun yang lepas. Tidak perlu memeriksa lapisan terlipat saat pemasangan.
