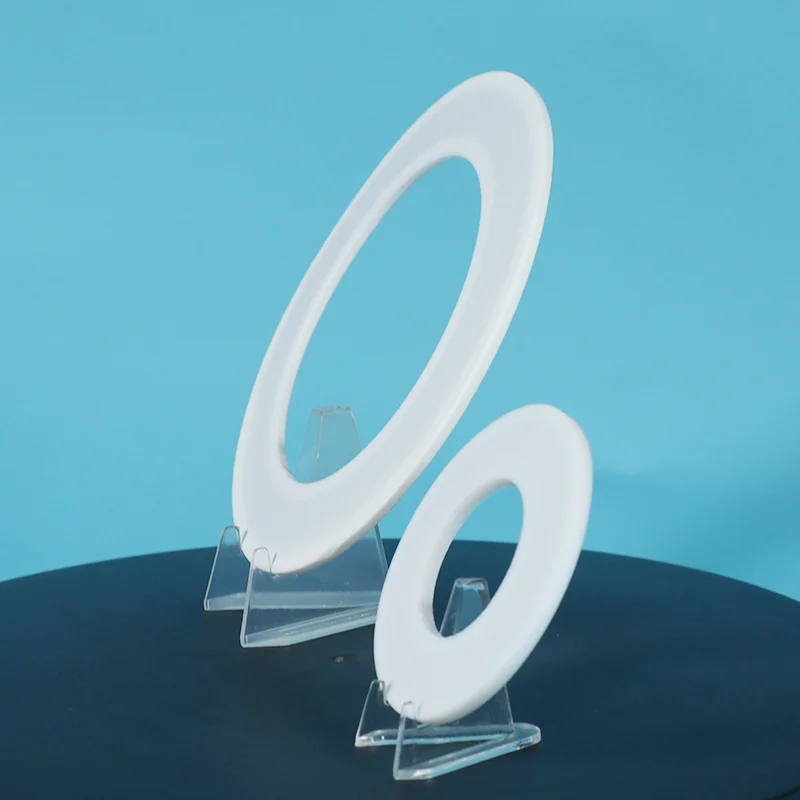

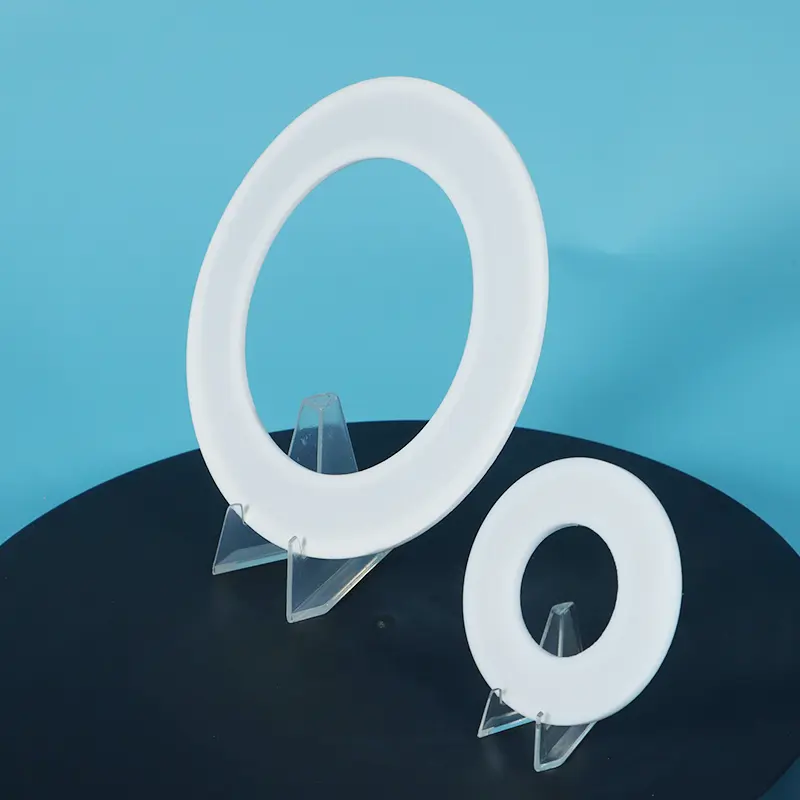

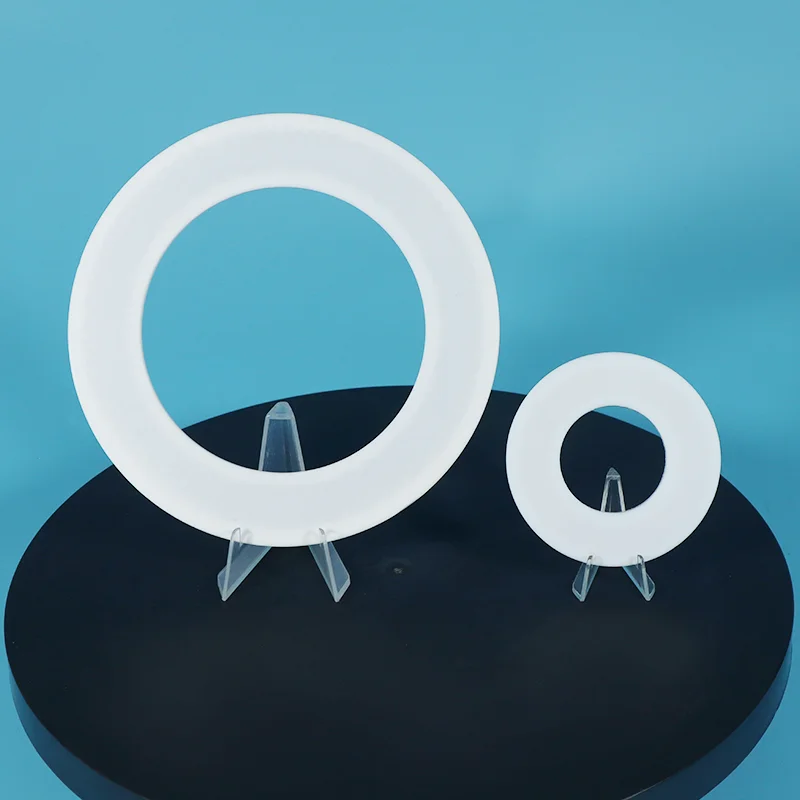

Gasket PTFE Berlapis Logam

Butuh kekuatan logam dengan ketahanan kimia PTFE? Taifno menawarkan Gasket PTFE Berlapis Logam untuk pembeli global. Inti logam memberikan kekuatan struktural, ketahanan ledakan, dan kemampuan suhu tinggi jauh melampaui gasket khusus polimer. Penutup PTFE memberikan ketahanan terhadap bahan kimia dan permukaan penyegelan yang andal.

Apa itu Gasket PTFE Berlapis Logam?

Gasket PTFE Berlapis Logam terdiri dari inti logam padat (biasanya baja tahan karat 304/316, baja karbon, tembaga, atau titanium) yang seluruhnya atau sebagian ditutupi oleh jaket PTFE. Inti logam memberikan kekuatan struktural, ketahanan ledakan, dan kemampuan suhu tinggi jauh melampaui gasket khusus polimer. Penutup PTFE memberikan ketahanan kimia universal (pH 0-14) dan permukaan penyegelan yang andal.

Struktur:

Inti Logam: Memberikan kekuatan struktural, ketahanan ledakan, dan kemampuan suhu tinggi

Jaket PTFE: Memberikan ketahanan kimia universal (pH 0-14), permukaan anti lengket, dan melindungi inti logam dari korosi

Inti Pengisi (Opsional): Pengisi non-asbes, grafit, atau PTFE di dalam inti logam memberikan ketahanan tambahan

Karakteristik utama:

Kekuatan logam: Menangani tekanan ekstrem (hingga 100 MPa) dan suhu (hingga +700°C)

Perlindungan PTFE: jaket PTFE memberikan ketahanan terhadap bahan kimia dan mencegah kontaminasi

Kemampuan berdiameter besar: Hingga DN5000 — ideal untuk penukar panas dan bejana besar

Bentuk kompleks: Dapat diproduksi dalam bentuk lingkaran, oval, dan persegi panjang

Panduan Perbandingan & Seleksi

PTFE Metal Jacketed vs Spiral Wound vs Tipe C vs PTFE Padat

Panduan Seleksi Cepat

Aplikasi Utama

Spesifikasi Teknis

Properti Gasket PTFE Berlapis Logam

Pilihan Inti Logam yang Tersedia

Jaminan Kualitas

100% Virgin PTFE Resin — kualitas konsisten, batch demi batch

Inti Logam Premium — bahan berkekuatan tinggi dan tahan korosi

Ketertelusuran Penuh — sertifikat material tersedia berdasarkan permintaan

Manufaktur Khusus — tersedia bentuk lingkaran, oval, dan persegi panjang

Kemampuan Diameter Besar — ​​hingga DN5000 (5 meter)

Waktu Proses — ukuran standar 5-10 hari; ukuran khusus 10-20 hari tergantung kerumitan

Studi Kasus

Di pabrik kimia di Jiangsu, reaktor polimerisasi berlapis kaca yang dilengkapi dengan lubang got DN1200 beroperasi dalam kondisi siklus termal yang berat, dengan satu siklus suhu antara suhu sekitar dan 200℃ setiap hari.

Meskipun gasket PTFE padat menawarkan ketahanan kimia yang sangat baik, kurangnya penguatan struktural menyebabkan deformasi mulur, relaksasi tegangan, dan penurunan tekanan penyegelan selama siklus termal berulang. Akibatnya terjadi kebocoran setelah kurang lebih satu bulan beroperasi sehingga mempengaruhi kelangsungan produksi.

Untuk mengatasi tantangan siklus suhu tinggi dan persyaratan penyegelan peralatan berlapis kaca, gasket berkapsul PTFE dengan inti bergelombang baja tahan karat 304 dipasang sebagai solusi pengganti. Lapisan enkapsulasi PTFE memberikan ketahanan kimia yang luar biasa, sedangkan inti baja tahan karat bergelombang meningkatkan kekuatan mekanik, kinerja pemulihan, dan ketahanan terhadap siklus termal.

Setelah penggantian, masa pakai paking diperpanjang dari sekitar 1 bulan menjadi 10 bulan, sehingga secara signifikan mengurangi frekuensi perawatan dan meningkatkan keandalan jangka panjang reaktor polimerisasi.

Pertanyaan Umum

T: Gasket PTFE Berbalut Logam vs paking luka spiral, mana yang harus saya pilih?

J: Keduanya menangani tekanan tinggi dan suhu tinggi, namun keduanya melayani aplikasi yang berbeda.

Gasket PTFE Berlapis Logam: inti logam padat yang seluruhnya atau sebagian dilapisi PTFE. Terbaik untuk layanan kimia yang memerlukan ketahanan terhadap bahan kimia PTFE, penukar panas, flensa berdiameter besar (hingga DN5000), dan bentuk kompleks (melingkar, oval, persegi panjang).

Gasket luka spiral: Gulungan logam berbentuk V dengan pengisi (grafit/PTFE) di antaranya. Terbaik untuk aplikasi flensa ASME bertekanan tinggi, bersuhu tinggi, uap, dan standar hingga DN1500.

Aturan cepat:

Servis kimia, diameter besar, bentuk rumit → Berjaket logam.

Tekanan tinggi, suhu tinggi, uap, flensa standar → Luka spiral.

T: Berapa suhu dan tekanan yang dapat ditangani oleh Gasket PTFE Berlapis Logam?

A: Suhu: Hingga +700°C tergantung pada bahan inti logam, 304/316 SS hingga +530°C, baja karbon hingga +300°C, dan Hastelloy/Inconel hingga +700°C.

Tekanan: Hingga 100 MPa (100 bar).

Kimia: pH 0-14 resistensi universal (penutup PTFE).

Perbedaan utama dari gasket PTFE standar: Inti logam memungkinkan kemampuan suhu dan tekanan yang jauh lebih tinggi, menjadikannya pilihan utama untuk penukar panas dan bejana bertekanan tinggi.

Kemampuan ukuran: Hingga DN5000 (5 meter), jauh lebih besar dari gasket luka spiral yang biasanya terbatas pada DN1500.

T: Apa saja batasannya dan kesalahan apa yang paling umum?

A: Suhu: Hingga +280°C (tergantung pada inti logam).

Tekanan: Hingga 100 MPa.

Kimia: pH 0-14, jaket PTFE memberikan ketahanan universal, namun inti logam dapat menimbulkan korosi jika jaket PTFE rusak.

Tiga kesalahan umum:

(1) Menggunakan gasket berjaket logam dalam aplikasi yang tidak kompatibel dengan jaket PTFE: PTFE tidak kompatibel dengan logam alkali cair atau unsur fluor pada suhu tinggi.

(2) Pengetatan yang berlebihan: meskipun inti logamnya kuat, kompresi yang berlebihan dapat merusak jaket PTFE; menggunakan torsi terkontrol.

(3) Pemilihan inti logam yang salah: pilih inti logam yang tepat untuk suhu dan media Anda; baja karbon terkorosi dalam air garam, 316 SS menangani lingkungan asam dengan lebih baik, titanium paling baik untuk aplikasi kelautan.

Kami menyertakan spesifikasi pemasangan pada setiap pesanan.
